本小节将为大家展示一个最基础最精简的插件是如何形成的、每个配置在何处生效、每个文件夹是做什么用的、这些基础问题将有详尽的回答。

2.1.1 BIMBase的Python路径概念及其分工

每一个软件都有自己的安装路径，同样的，BIMBase的默认安装路径一般在C:/Program Files下，BIMBase文件夹内部的PythonScript中存放着软件中与python相关的全部内容。

【python-3.7.9-embed-amd64】: 该文件夹中包含内置解释器python.exe，可以避免安装的繁琐流程，直接在Visual Studio Code中直接调用，另外在Lib/site-packages下放置numpy等众多第三方库，为编写插件提供便利。其中，pyp3d文件夹为python二次开发专用功能包，提供了丰富的造型接口并在持续不断地更新迭代。

【ParamComponentLib】:内有“构建资源库”和“行业构件库”两个文件夹，里面包含各个行业模型的python脚本和其对应的Bfa。Bfa用于定义和保存构建物件（如窗户、门、家具等）的几何形状、参数和关联逻辑等信息，可以被多次重复使用，避免了同一脚本多次运行的繁琐。

【BFAComponentLib】:存放参数化组件样例，包括直线、弧线、立方体、圆柱体、球等基本体的python实例以及相对应的Bfa，供python教学使用。

2.1.2 三步走标准插件开发

2.1.2.1 第一步-新建插件：

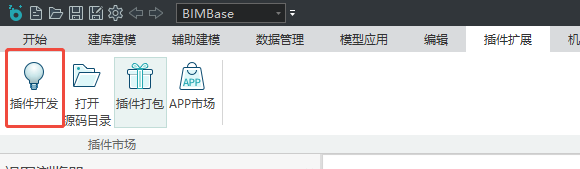

1. 打开BIMBase软件，在菜单栏的“插件扩展”目录下找到“插件开发”按钮

2. 点击插件开发按钮，进入VSCODE进行编辑

正常情况下会自动打开VSCODE并进入plugin文件编辑状态（部分电脑可能需要提前启动VSCODE）

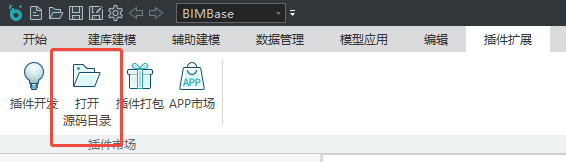

如未自动启动VSCODE并弹出页面，请点击【打开源码目录】按钮


打开本地文件夹后，使用VSCODE打开对应Plugin文件。默认名称为Sample.pyplugin

请注意，如果文件打开出现乱码，需要在右下角选择UTF-8格式并重新打开文件。Visual Studio Code截图如下所示

2.1.2.2 第二步-插件开发和菜单配置：

插件包内配置文件职责及功能如下

【model.py】:模板文件model.py以最简单的Cube脚本为例，包含了立方体的参数设置、造型以及布置流程

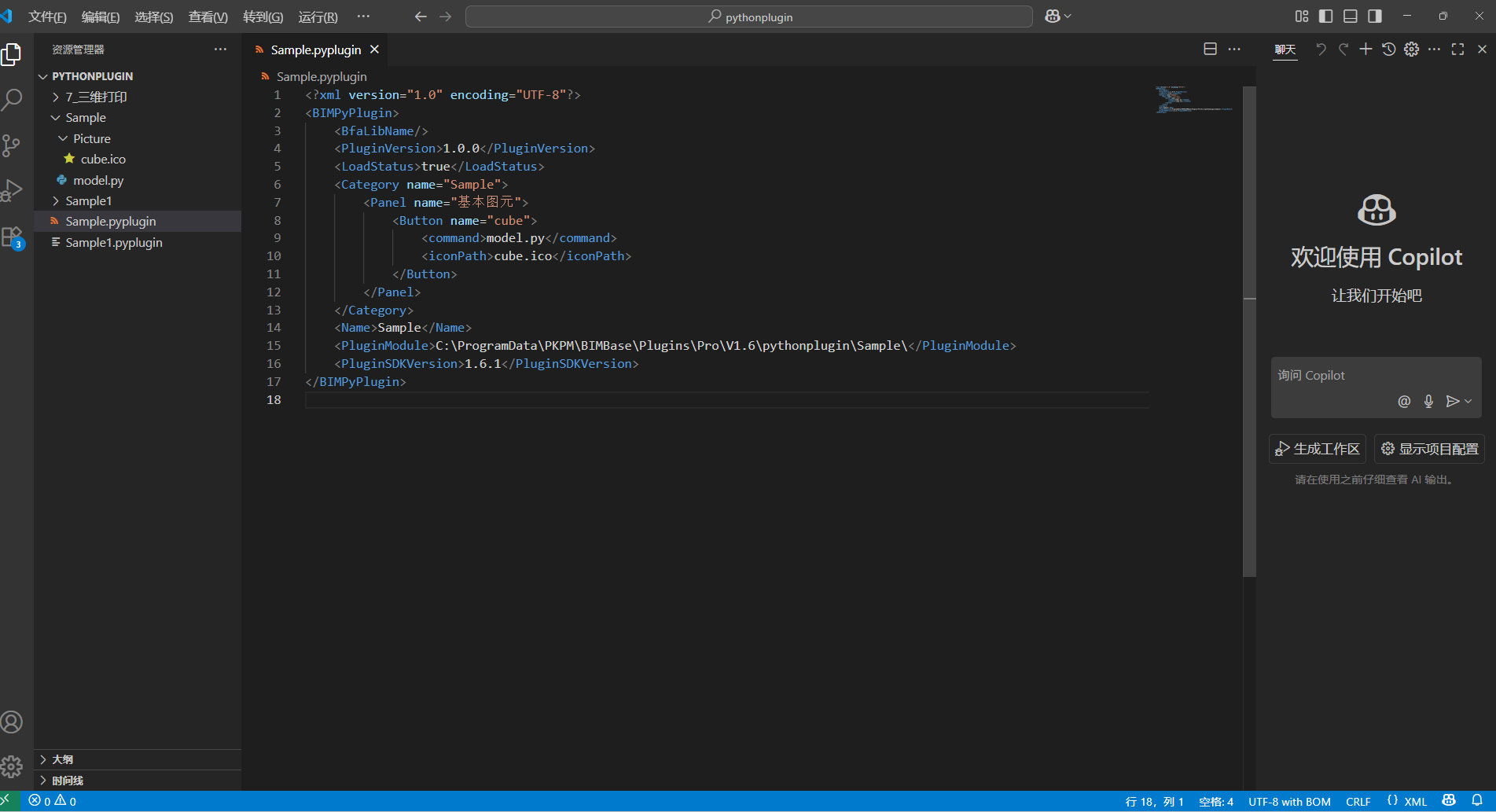

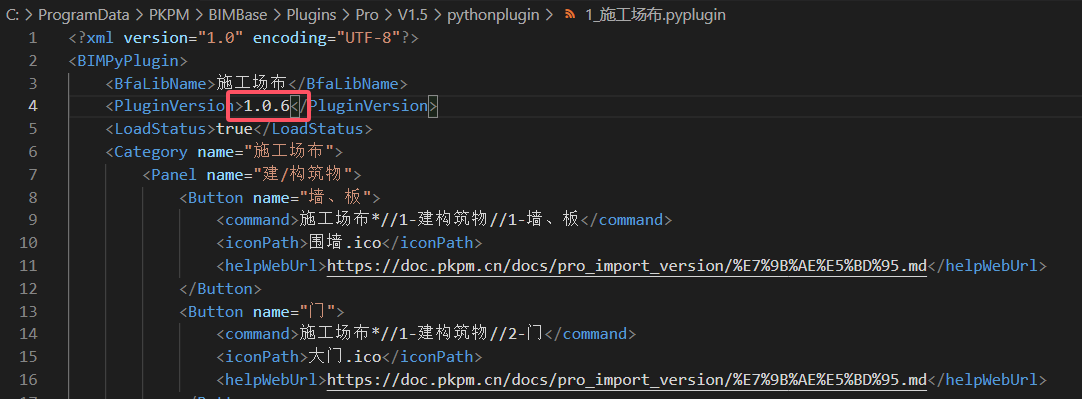

【SystemConfig_BIMBase.pyplugin】:该文件本质为xml格式，清晰地描述插件的含义和结构，包含了插件菜单配置信息以及所需的python脚本。插件共分为两种类型，一种为执行python脚本，另一种则为跳转至对应的Bfa构件库文件。具体内容如下图所示：

第一行是pyplugin文档声明，该声明为必须条件，它定义了文档的版本和所使用的字符编码。

【BfaLibName】：若插件类型为跳转至Bfa构件库，该字段应填写对应的Bfa文件夹，该字段可为空。

【PluginVersion】：记录Plugin的版本信息，当前为1.0.6版本，该值不可为空。

【LoadStatus】：描述当前插件的加载情况，默认为true，即软件启动时便同时加载，若修改为false，则做过滤处理，不予加载。

【Category】：该字段内部包含ribbon的配置信息，包含目录、面板、按钮的名称，用户可自由操作该插件在菜单中显示的位置。以上图为例，在菜单中点击“cube”按钮后，即执行model.py脚本。iconPath为插件按钮的图标位置，该值不可为空。

【command】：该配置字段最为关键，决定了此配置按钮点击后执行哪个python脚本文件

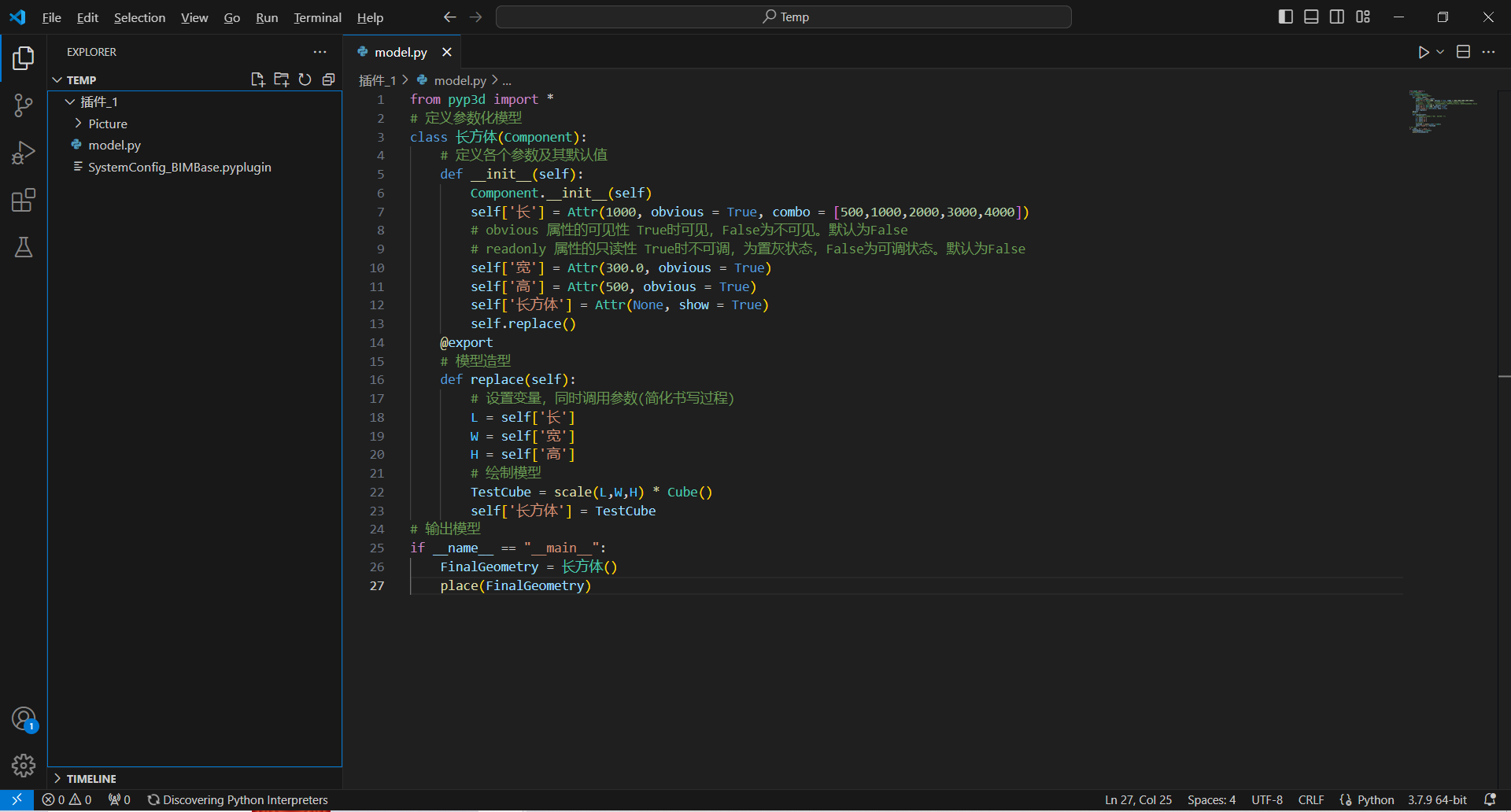

模型脚本model.py

    • 此部分详细介绍见《BIMBase参数化组件2.0使用与教学手册》，里面清晰的讲解了如何使用python进行构件的造型编写及丰富的接口方法。另外，用户还需要在Visual Studio Code中配置python解释器，具体方法见文本章节1.1.3，配置完成后，点击右上方的按钮即可运行

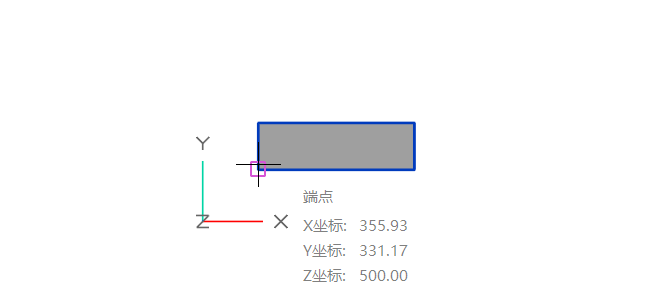

此时回到BIMBase软件中，可以看到立方体已经生成，用户可以把它布置在任何位置。


2.1.2.3 第三步-插件加载进BIMBase：

至此，插件开发完毕，但是——

如何将插件加载到BIMBase软件内呢？

在用户开发，编辑和修改插件的过程中，相关文件都存放在“C:\ProgramData\PKPM\BIMBase\Plugins\Pro\V1.6\pythonplugin”文件夹中（版本号随软件更新而变动）

1.如何快速更新插件至Ribbon菜单

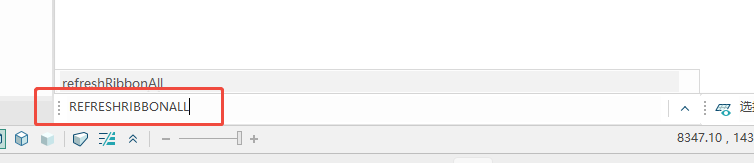

当我们编辑好脚本和pyplugin文件后，BIMBase建模软件的菜单中并不能第一时间立刻显示出我们的插件。我们需要在BIMBase建模软件的命令行中输入以下命令并回车，即可刷新菜单栏，无需重新启动BIMBase建模软件。
命令如下：refreshRibbonAll
（命令无需区分大小写）

2. 插件排序

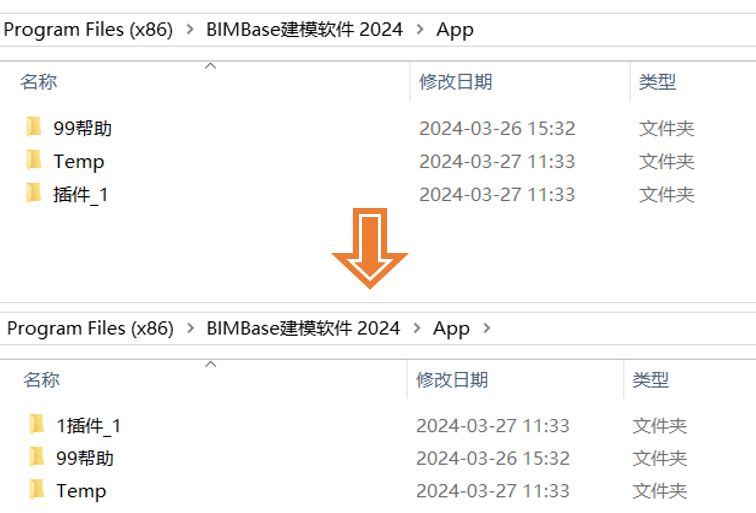

用户可通过修改文件夹名称来改变插件按钮对应的位置：

3.排序方式

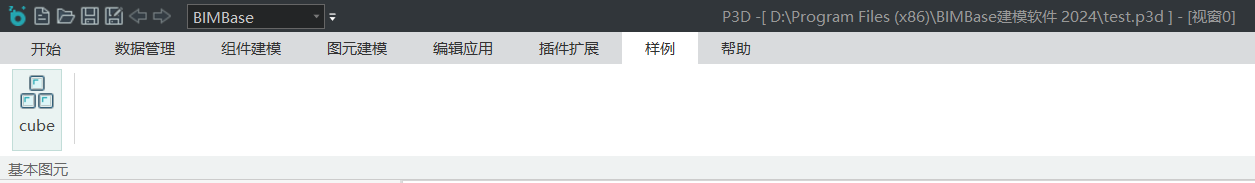

文件夹名称前方的数字代表插件在菜单中的顺序，可以方便快捷的在软件菜单内使用自己创建的插件。帮助应始终在菜单的最后位置，修改后重新启动BIMBase，菜单位置如下图所示：
