4.4.6 自动檩托

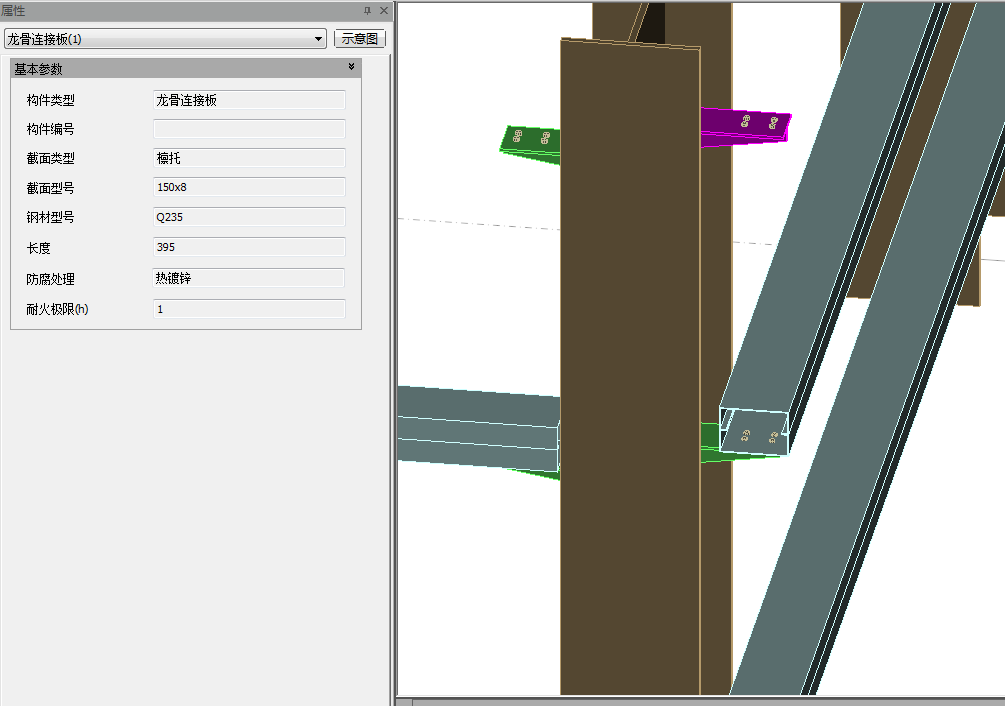

  完成拆板编辑退出编辑器后，程序自动生成檩托。对于墙板，根据墙板法向的偏移距离有两种情况。如图 4.50所示，当龙骨外侧与柱子外侧对齐时，生成沿龙骨径向方向的檩托；当龙骨在柱子外侧且无冲突时，生成沿龙骨法向的檩托；其它情况不生成檩托。需要注意沿龙骨径向方向的檩托仅当龙骨的端点与柱子轴线对齐时生成。因此对于跨过柱子的龙骨，如果需要在柱子的两侧生成对称的檩托，需要在编辑器中利用上节所述分解功能在柱子处打断龙骨。对于屋面板，仅生成沿龙骨法向的檩托。
