3、圆管柱建模

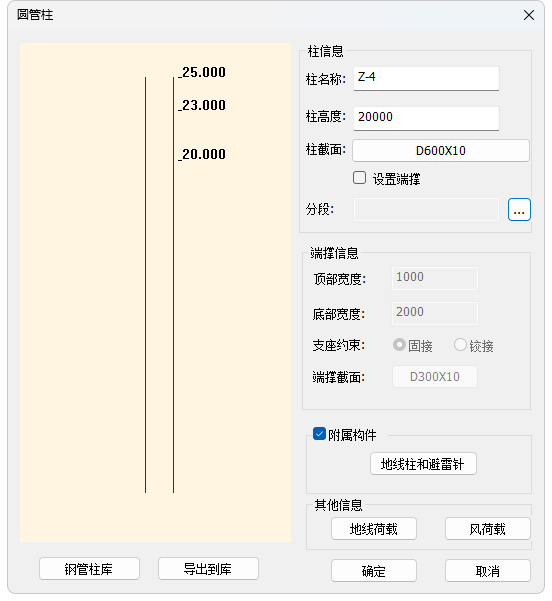

  圆管柱建模参数定义界面如下图所示。

  圆管柱定义信息包括柱信息（柱名称、柱高度、柱截面）、分段信息、是否带端撑信息、是否设置附属构件、地线荷载、风荷载、截面信息、模型预览等参数。
  （1）模型预览窗口：可实时动态显示圆管柱定义信息。
  （2）柱信息
  1）名称：输入圆管柱类型名称，不可与已存在的柱类型名称相冲突，否则给出提示信息，如下图。

  2）柱高度：圆管柱柱身高度，不包括地线柱和避雷针高度。
  3）支座约束：圆管柱柱底默认为刚接。
  （3）端撑信息：当勾选“端撑信息”时，圆管柱带端撑，需要设置端撑顶部宽度、底部宽度和支座约束信息；当不勾选 “端撑信息”时，圆管柱不带端撑。
  端撑顶部宽度：端撑顶部截面中心到圆管柱顶部截面中心连线的距离；端撑底部宽度：端撑底部截面中心到圆管柱底部截面中心连线的距离；支座约束：包括刚接和铰接两种形式，默认为铰接。
  （4）截面信息：圆管柱和端撑截面为圆管截面，横杆为角钢截面。
  （5）附属构件：包括地线柱和避雷针。当勾选“附属构件”时，圆管柱设置地线柱或避雷针；当不勾选“附属构件”时，圆管柱不设置地线柱和避雷针。

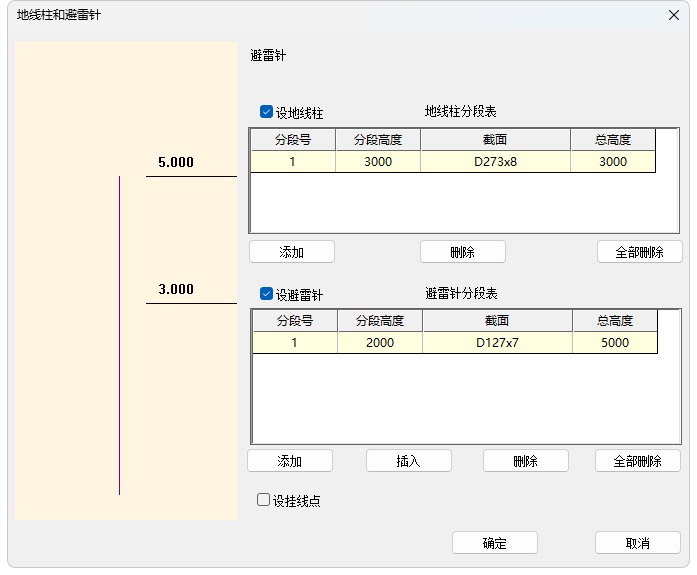

  地线柱和避雷针定义截面如下图。

  通过分别勾选“地线柱”或“避雷针”，进一步选择是否设置地线柱和避雷针。
  地线柱信息包括柱高、截面、挂线点。勾选“挂线点”表示设置挂线点；不勾选“挂线点”表示不设置挂线点。
  避雷针信息包括分段高度、截面和总高度信息，即可定义不同的分段数和分段高度，同时设置每段对应的截面信息。

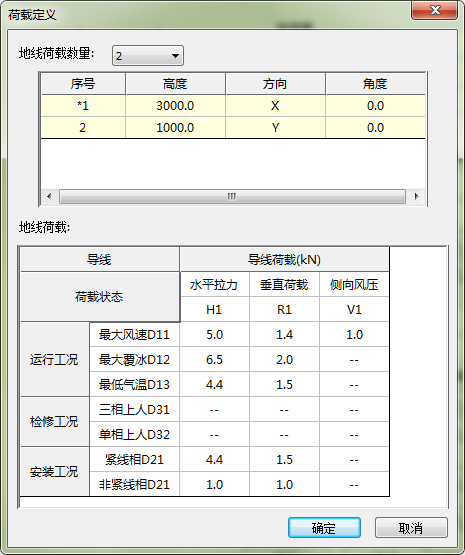

  （6）地线荷载：程序支持同时定义四个方向的挂线荷载，对话框上部可定义地线荷载数量、挂线方向、挂线高度和挂线偏角（偏角按逆时针转动方向为正），对话框下部可根据电气专业提供的资料，填写各方向地线荷载工况下的地线张力荷载，程序会自动将地线张力按不同荷载工况布置到已定义的挂线点上。

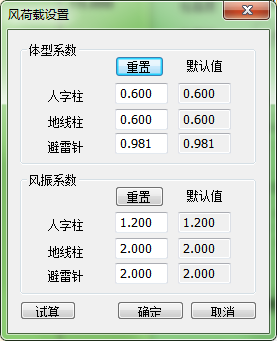

  （7）风荷载：设置圆管柱体型系数和风振系数，用于后续风荷载标准值计算，支持交互修改输入。
  圆管柱的风荷载试算功能同人字柱，这里不再赘述。
