3、挂线点节点

  挂线节点连接设计包括格构梁挂线节点、圆管梁挂线节点、地线柱挂线节点、双角钢挂线节点等。
  （1）格构梁挂线节点
  这里的格构梁类型为主管为圆管的格构梁，其挂线节点的布置对话框，如下图。

  具体连接的定位方式同法兰的单点布置，通过挂线节点距某杆件端部的距离定位，此处不再赘述。

  （2）圆管梁挂线节点

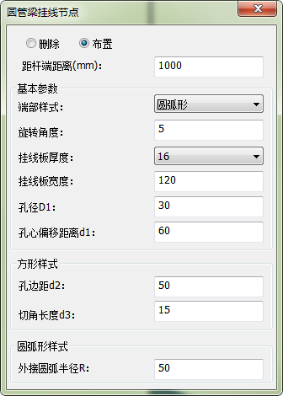

  这里的圆管梁类型为单根钢管梁，其挂线节点的布置对话框，如下图。

  具体连接的定位方式类似于法兰的单点布置，通过挂线节点距梁端的距离定位，此处不再赘述。

  （3）地线柱挂线节点

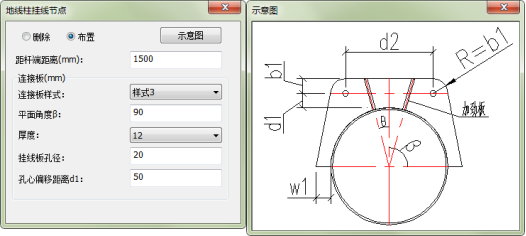

  地线柱挂线节点共包括4中类型，每种类型形式可参考示意图，如下图。

  （4）双角钢挂线节点

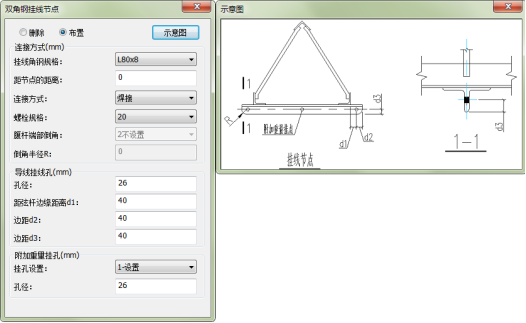

  双角钢挂线节点主要用于三角形角钢格构梁挂线节点布置，如下图。
