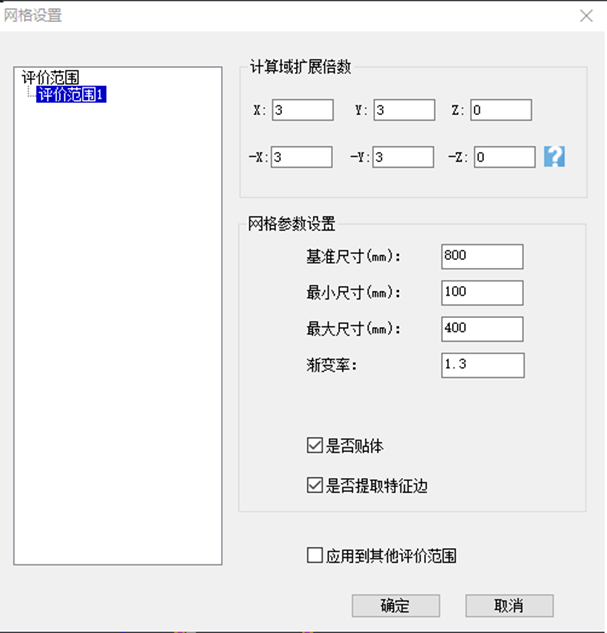

点击网格划分，出现如下图的网格设置，可以对不同的评价范围设置网格尺寸。
基准尺寸是指背景网格的尺寸，一般在800到1600之间；最小网格尺寸建议不大于最小洞口宽度的1/3，也不宜设置的过小，一般为50mm或100mm;最大网格尺寸不超过墙最小宽度的尺寸，建议范围为400~800mm。网格设置过小会导致计算量增加，计算时间延长，若设置网格过大，超过房间尺寸，将影响计算结果。
另外，也可进一步设置网格，选择贴体可对异型或者凸出部位较多的建筑进行修正，网格和效果图更加清晰；特征边是指建筑四周的轮廓边线，选择提取后可自动进行网格加密，计算结果更加精准。设置好的网格也可以同时应用到其他评价范围。
