5.3 暖通系统
5.3.1 系统划分
软件提供了3种模式对建筑进行系统的划分。
(1) 按楼层。用户选择“按楼层”，则下面的系统全部根据普通层进行默认划分。
(2) 按户型。根据模型设置的分户区。下面的系统全部根据分户区进行默认划分。
(3) 按房间。则右边跳出“选房间”。用户通过新增系统，然后点击“选房间”，则到右边选择房间。然后到图纸中框选房间。
5.3.2 系统设置
暖通空调的系统设置，是整个空调系统设计过程中的一个主要环节。不同的方案直接决定了系统运行的效果以及需要的初投资和运行费用，在这个设计阶段设计师需要确定的具体内容如下：
(1) 选择设置模式
① 选择“简单设置”或者“复杂设置”。简单设置里，只需设置空调系统的空气处理设备的单位风机耗功率，其他参数软件默认设置。可以用于简单的能耗计算或者绿建评价中的负荷计算。
② 如果是“复杂设置”，则空调系统的空气处理设备可以自定义参数。用于能耗降低负荷的计算、能耗标准测算、课题研究等与能耗模拟相关的计算。
(2) 系统设置
① 选项“系统类型”，不同的空调系统类型，空气处理设备类型不同及对应的参数也不同。
② 点击“冷热模型”，确定空调系统是供冷和供热模式。如果选择供冷及供热模式、会计算冷热负荷。如果是供热模式，则只计算热负荷；如果是供冷模式，则只计算冷负荷。
③ 如果点击“简单设置”，只需要设置风机的单位风量耗功率，不同空气处理机组根据不同的系统类型，给出的空气处理设备里的风机及末端设备是不同的。
1 全空气系统设置
(1) 系统原理图

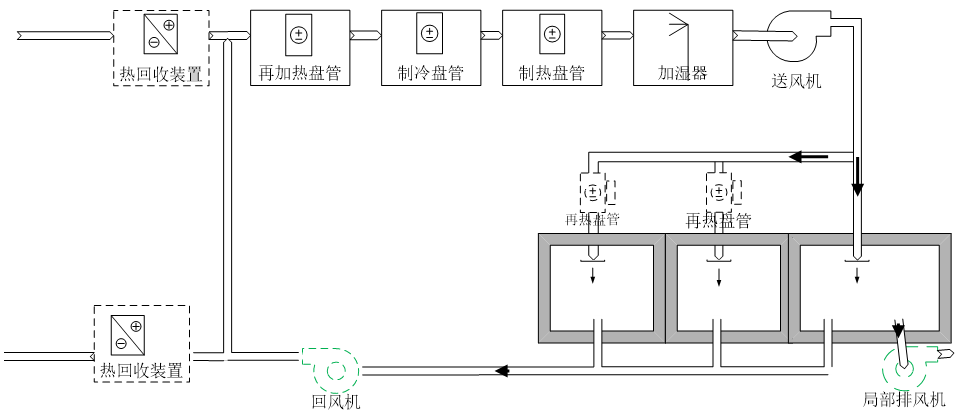

当采用全空气系统，下图为定风量系统的系统图，这个系统的送风是部分回风与新风的混合风。图中的回风机和局部排风机根据实际设备里的类型进行设置，系统无排风（图中虚线），排风热回收功能在选择“复杂设置”里，软件会调整“详细设置”对话框，可以进行热回收的设置。默认时，系统无热回收功能。
全空气系统中，送入房间的空气在机房内集中处理。对空气进行处理的设备称为空气处理机组，或者空调机组。下面的案例中会介绍机组的组成部分及参数信息。
(2) 设计图纸中的设备性能参数

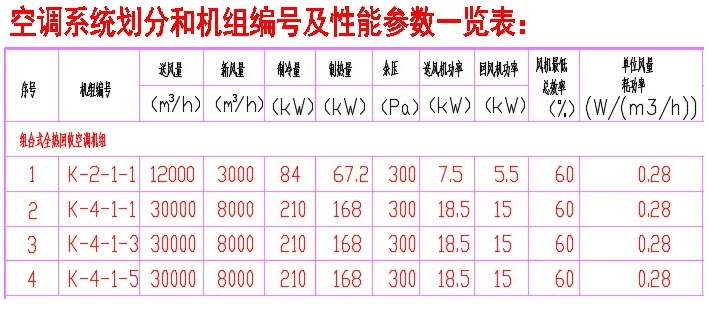

下面根据暖通空调专业的图纸上的设备选择参数，进行系统模拟的参数设置介绍。下图为定风量空调系统中的空气处理机组的设备信息。案例项目为公建，本项目采用了4台空气处理机组，如下图空气处理机组的性能参数。
(3) 软件中的设置参数

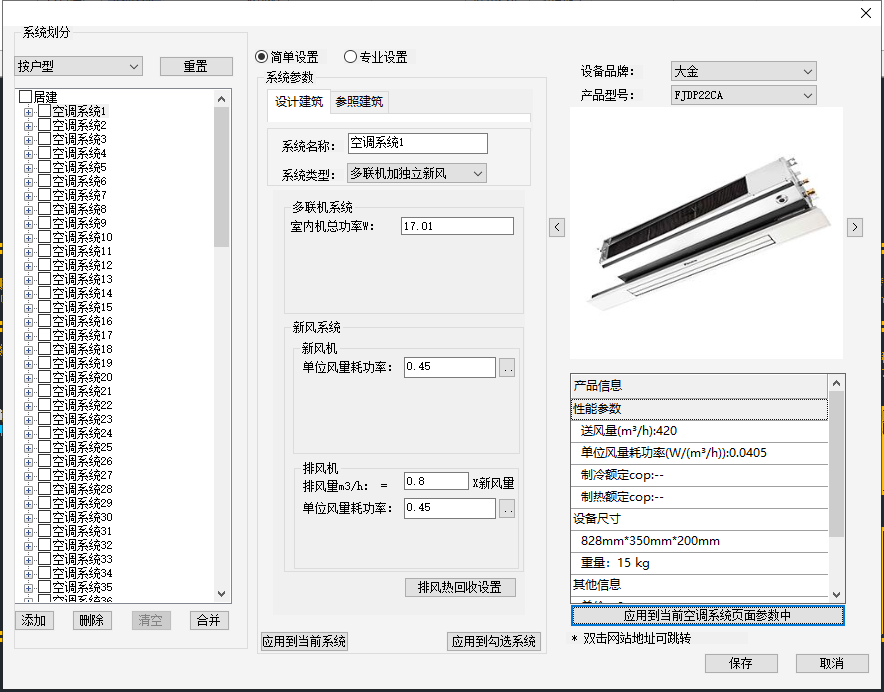

本对话框主要是进行系统参数设置。系统参数设置主要包含系统类型的选择、空气处理单元中的风机参数设置等。可以算出送入房间内的供冷和供热量及输送风系统的设备能耗。
定风量系统需要填入如风机的压力是300pa，风机总效率是0.6，电机效率为0.5，则单位风机耗功率为300÷0.6÷0.5÷3600=0.28
步骤：
① 送风系统风机参数设置：这里填入本系统的送风机的风量、风机单位风机耗功率。
② 回风系统风机参数设置：这里填入本系统的回风机的回风量占新风量的比例，默认为0.9。并需要填写回风机单位风机耗功率，如本项目无回风机，则单位风机耗功率设置为0。
③ 末端设备参数设置：末端设备主要是室内的产生能耗的设备。如风盘、风口、辐射末端等。
- 风机盘管设置
(1) 系统原理图

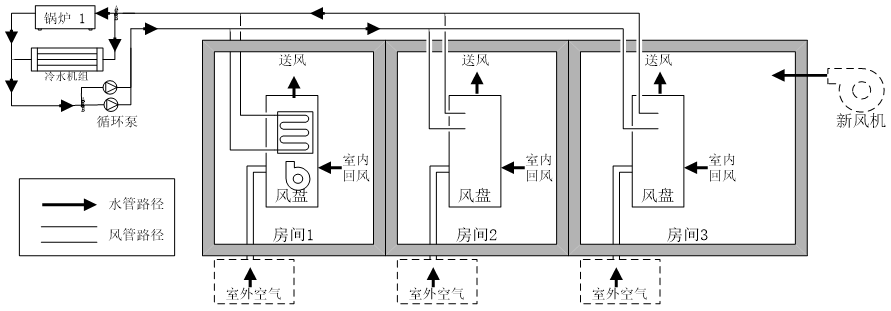

风机盘管系统一般是由小型风机、电机、盘管和凝结水盘等组成。风机盘管的水系统有两种形式——两管制和四管制系统。两管制系统由一条供水管和一条回水管组成，水系统夏季供冷水，冬季供热水，如下图2-9的系统图所示。四管制系统由两条供水管和两条回水管组成，分别用于供冷水和热水。
(2) 设计图纸中的设备性能参数

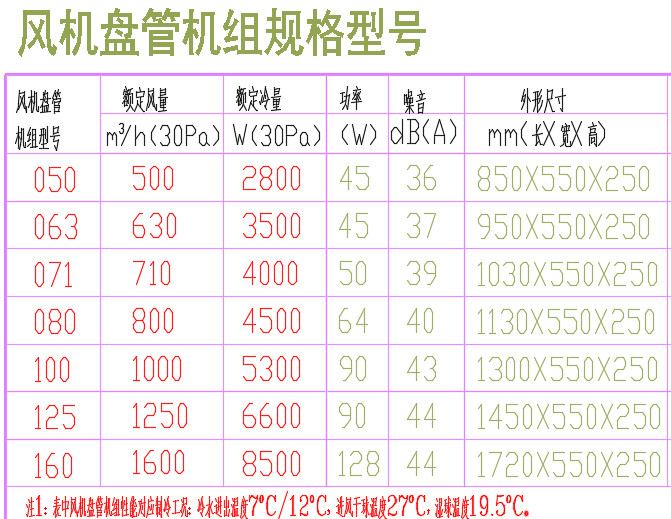

风机盘管系统一般是给出风盘的风量，制冷量和制热量、机外余压等参数。
(3) 软件中的设置参数

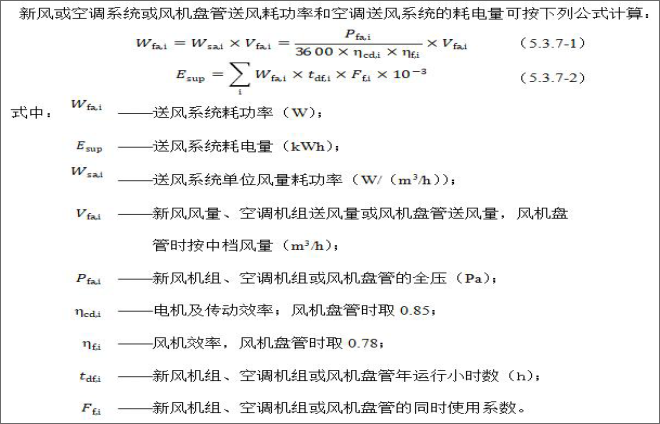

1）当选择“简单模式”，软件会自动计算出整个建筑的送风量，新风量及系统的运行时间。然后根据用户输入的“单位风机耗功率”的值，设计建筑的单位风机耗功率可以根据公式计算出该值。
