引擎支持图模联动功能，支持点击图纸元素时，在BIM模型中准确定位相应构件；支持点击BIM模型构件，可以在平面图纸上定位到该构件对应图素位置。图模联动能力能够将二维图纸与数字化的三维模型之间进行同屏联动的能力，可以同时查看模型与图纸，协助找出图模的异同。

0.3.6.1 3.6.1 图纸与模型二三维联动

支持建筑专业图纸与模型联动展示与模型图纸构件联动。

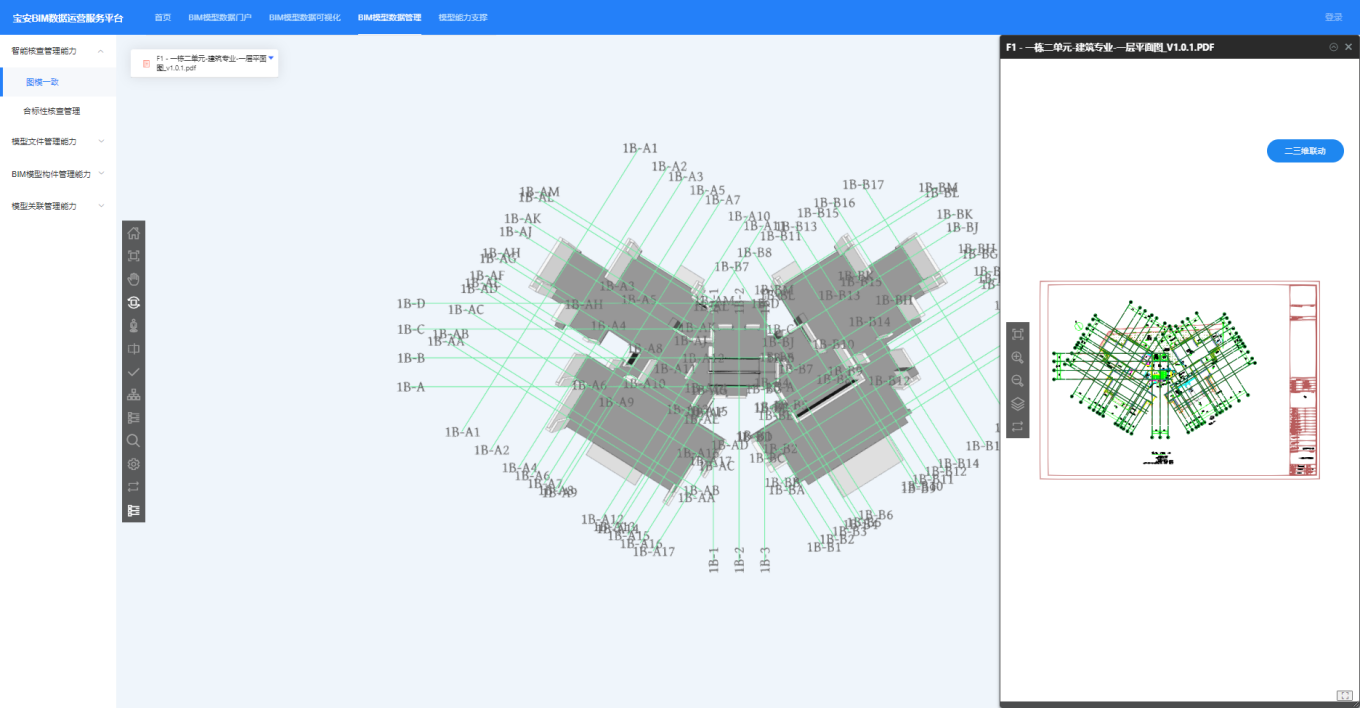

图1.1.3.1.6.1 二三维联动

0.3.6.2 3.6.2 图纸和模型楼层匹配检查

匹配建筑平面图与模型各楼层。

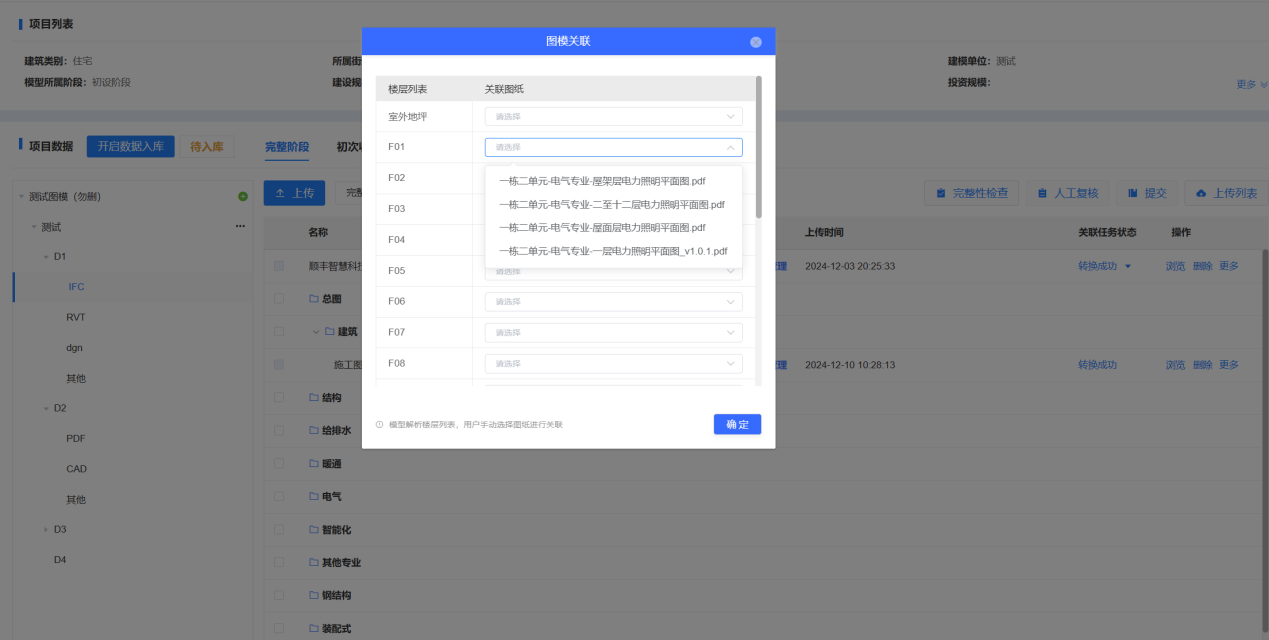

图1.1.3.1.6.2 图纸模型楼层匹配

0.3.6.3 3.6.3 构件的识别与提取

运用机器视觉技术实现对图纸中的核心构件进行识别及提取，识别和提取内容如下：
1、机器视觉技术识别图层
运用机器视觉技术实现对图纸中的图层进行识别及提取；
2、机器视觉技术识别轴网
运用机器视觉技术实现对图纸中的轴网进行识别及提取；
3、机器视觉技术识别墙体
运用机器视觉技术实现对图纸中的墙体进行识别及提取；
4、机器视觉技术识别门
运用机器视觉技术实现对图纸中的门进行识别及提取；
5、机器视觉技术识别窗
运用机器视觉技术实现对图纸中的窗户进行识别及提取；
6、机器视觉技术识别空间
运用机器视觉技术实现对图纸中的空间进行识别及提取。

0.3.6.4 3.6.4 多版本模型对比及变更显示

在建筑工程全生命周期中，模型文件存在多个版本的情况，而且不同阶段也可能需要进行模型对比，BIM引擎提供了模型对比能力，支持自动计算BIM模型差异，将发生变化的部分进行特殊标记显示，显示变更部分的类型：尺寸变更，位置变更、材质变更等，且标记显示方式支持自定义。

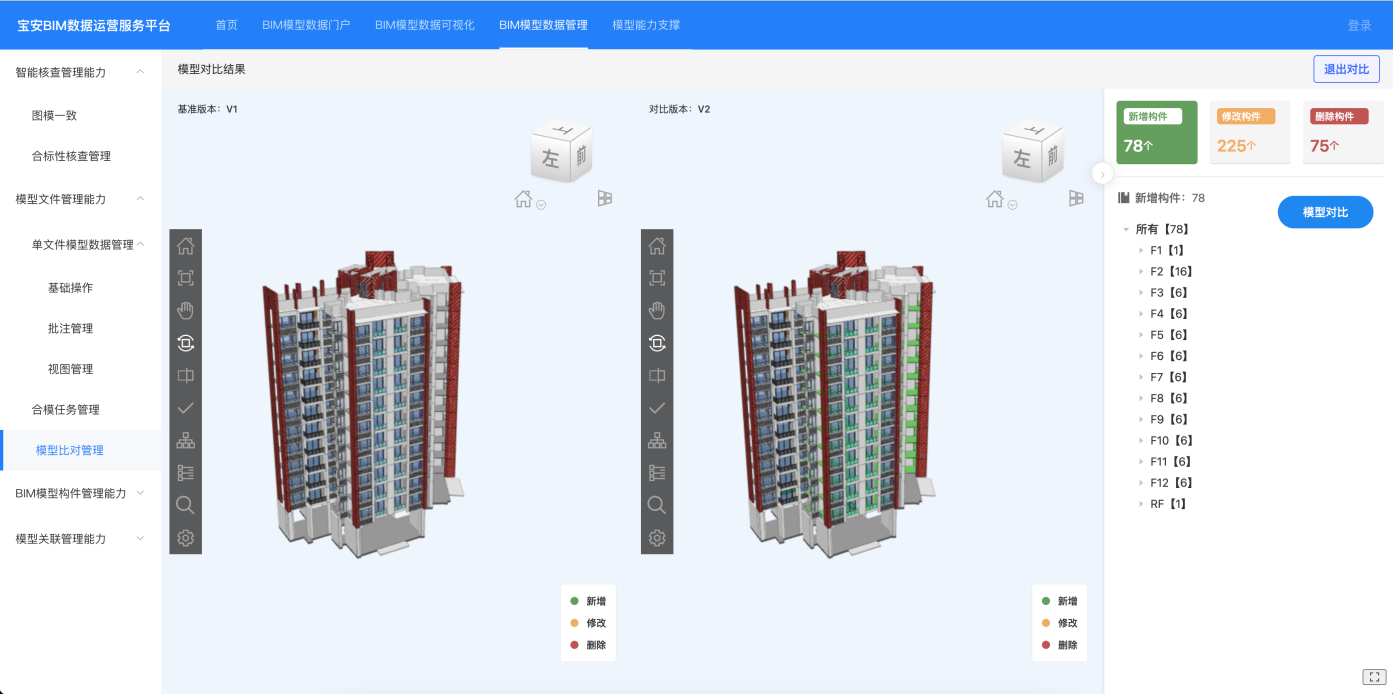

图1.1.3.1.6.4 多版本对比
1、自动计算模型差异
系统获取不同阶段或者不同版本模型后，通过对比属性数据、几何数据等，自动计算模型差异，例如变更的尺寸、变更的位置、变更的材质等。
2、模型变更标记
将发生变化的部分进行特殊标记显示，显示变更部分的类型：尺寸变更，位置变更、材质变更等，且标记显示方式支持自定义。
3、调取变更记录
系统会调出与模型关联的变更记录。
4、定位变更位置
自动定位变更位置。
5、批注意见核对
方便对模型和变更单进行逐一核对、批注意见。
6、模型对比参照
提供基于BIM模型变更管理的模型比对参照。
7、差异标记分析
竣工模型与施工图模型进行比对时，进行差异显示特殊标记，对于标记出来的差异进行分析，若是变更引起的差异则以关联在施工图模型上的变更单为准。
8、自定义标记方式
两个模型比对后将差异显示变更信息，发生变化的部分经特殊标记显示，显示变更部分的情况，包括构件修改、构件增加、构件删除等。

0.3.6.5 3.6.5 项目多阶段版本数据处理

在工程建设的不同阶段，针对BIM模型、图纸和中间格式文件，同一项目可能会产生设计阶段、施工阶段、竣工阶段等不同阶段的版本文件。为了方便后续使用和管理，需要对BIM模型数据进行处理，并实现后台对照管理。

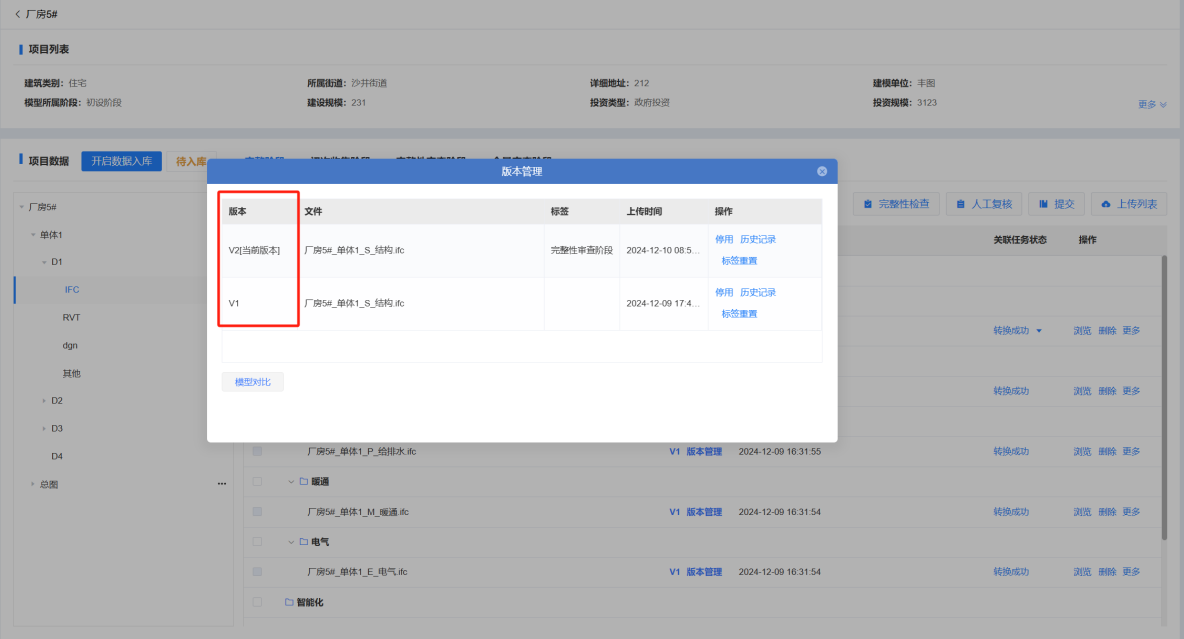

图1.1.3.1.6.5 模型版本管理
1、项目多阶段版本控制
版本控制确保每个阶段的BIM模型和相关文件都能够被准确追踪和管理，以便在需要时进行访问和回溯。
2、项目多阶段数据比对
数据比对可以对比不同阶段的BIM模型和图纸，检测变更和差异，帮助了解项目的演变和进展情况。
3、项目多阶段关联管理
关联管理将不同阶段的BIM模型和相关文件进行关联，建立起它们之间的关系，方便后续查询和使用。
