0.3.7.1 3.7.1 BIM模型与实景扫描影像同时显示

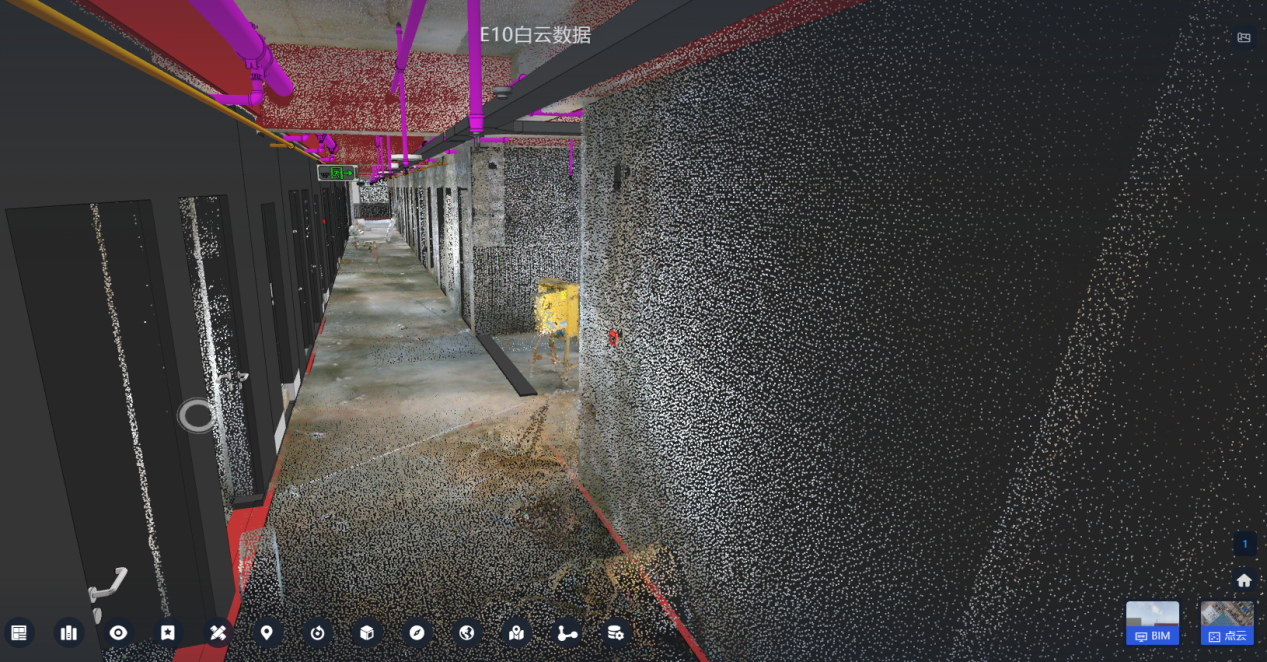

3.7.1.1 BIM+点云模式

支持同时加载BIM模型和点云模型进行数据融合浏览。

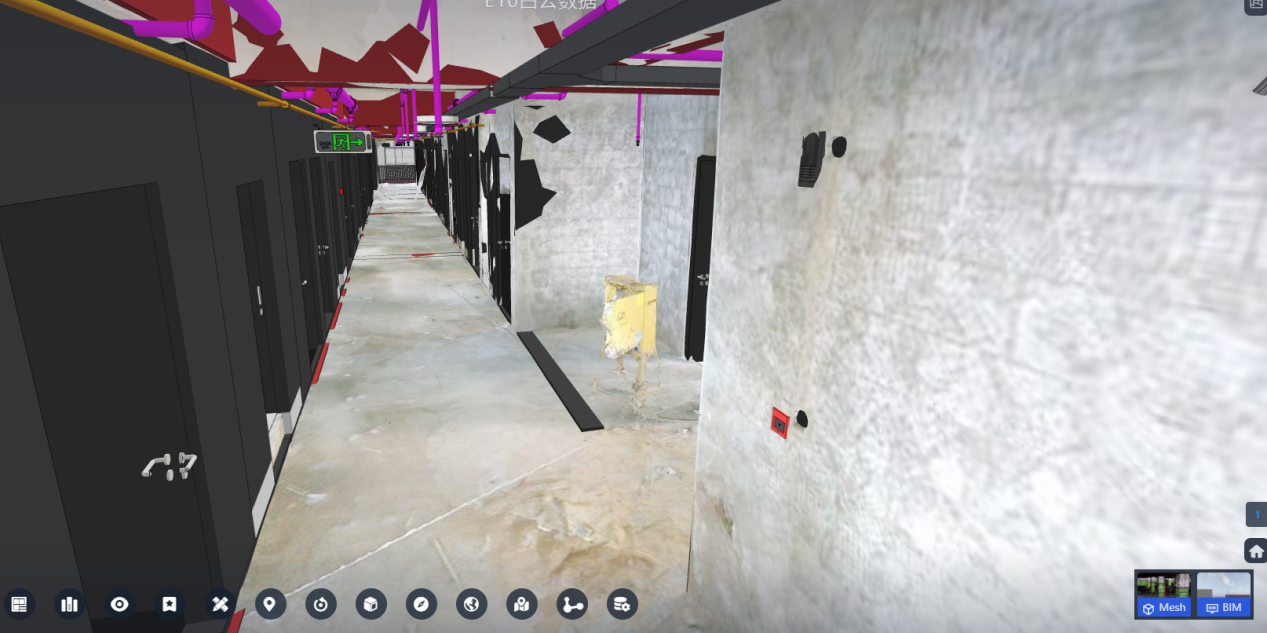

3.7.1.2 BIM+MESH模式

支持同时加载BIM模型和MESH模型，进行数据融合浏览。

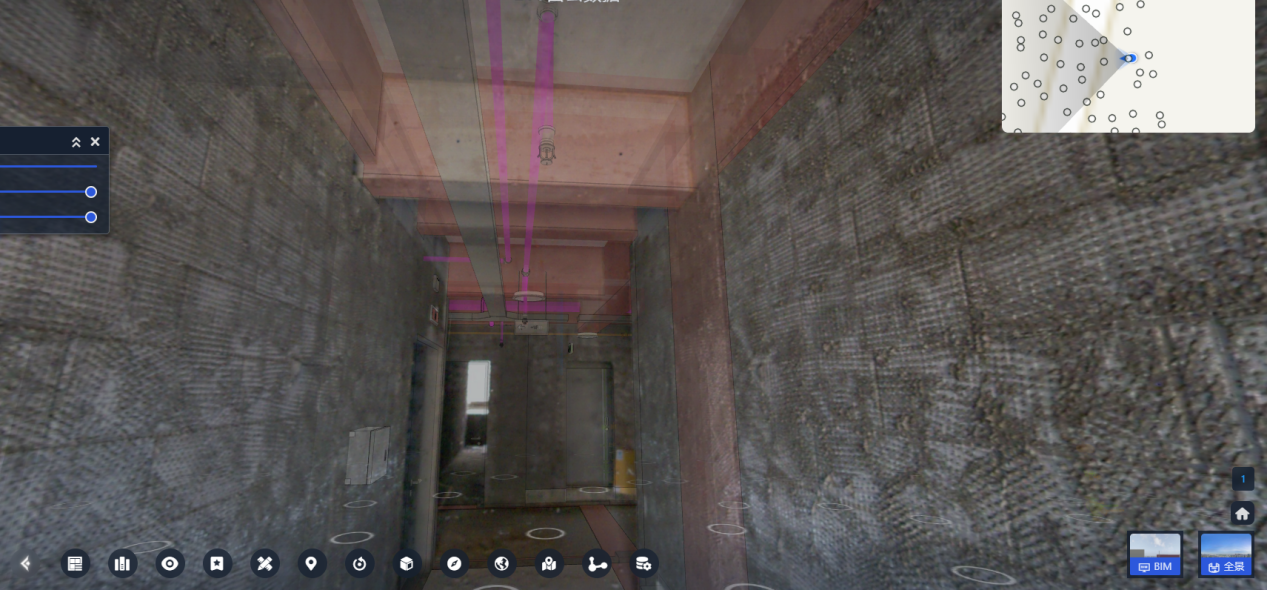

3.7.1.3 BIM+全景模式

支持同时加载BIM模型和全景图，进行数据融合浏览。

0.3.7.2 3.7.2 支持拉链式对照查看

平台提供拉链模式双屏浏览功能，在该模式下将视图窗口一分为二，左右两个视图可分别加载不同类型的数据，并左右两侧视图内容构成一个完整的场景。可左右移动中间的分割线从而调整左右视窗的大小，起到拉帘的作用。

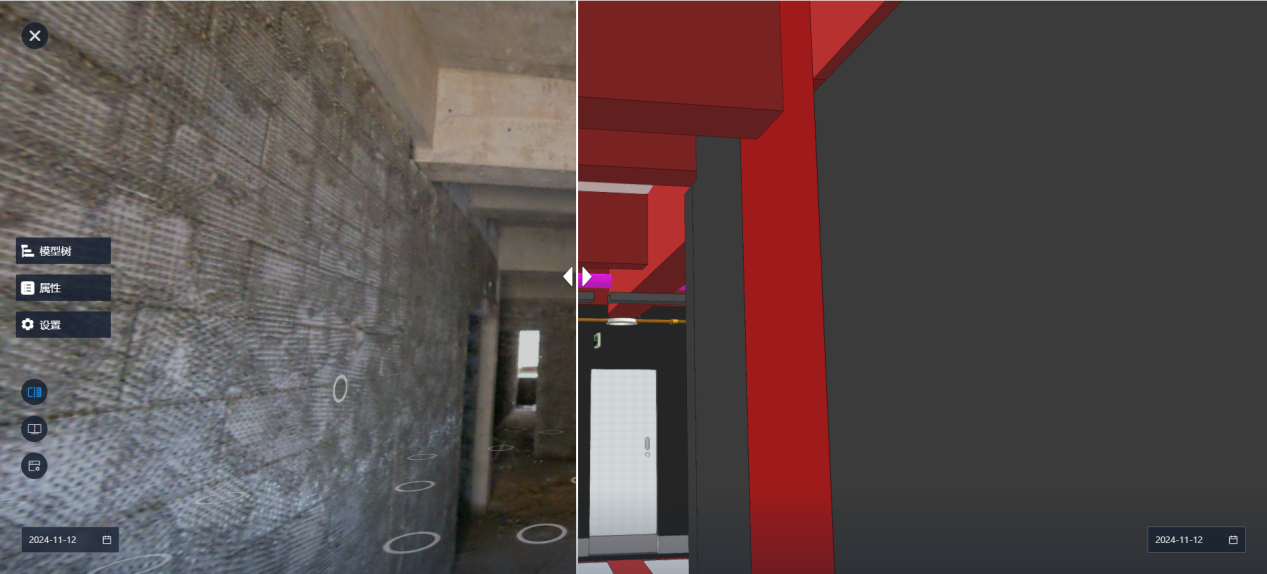

3.7.2.1 拉链模式下全景与BIM双屏浏览

拉帘模式下，可在一侧视图设置为全景数据，另一侧设置为BIM数据，实现全景与BIM的拉帘双屏效果。支持不同时间段的全景与BIM双屏浏览。

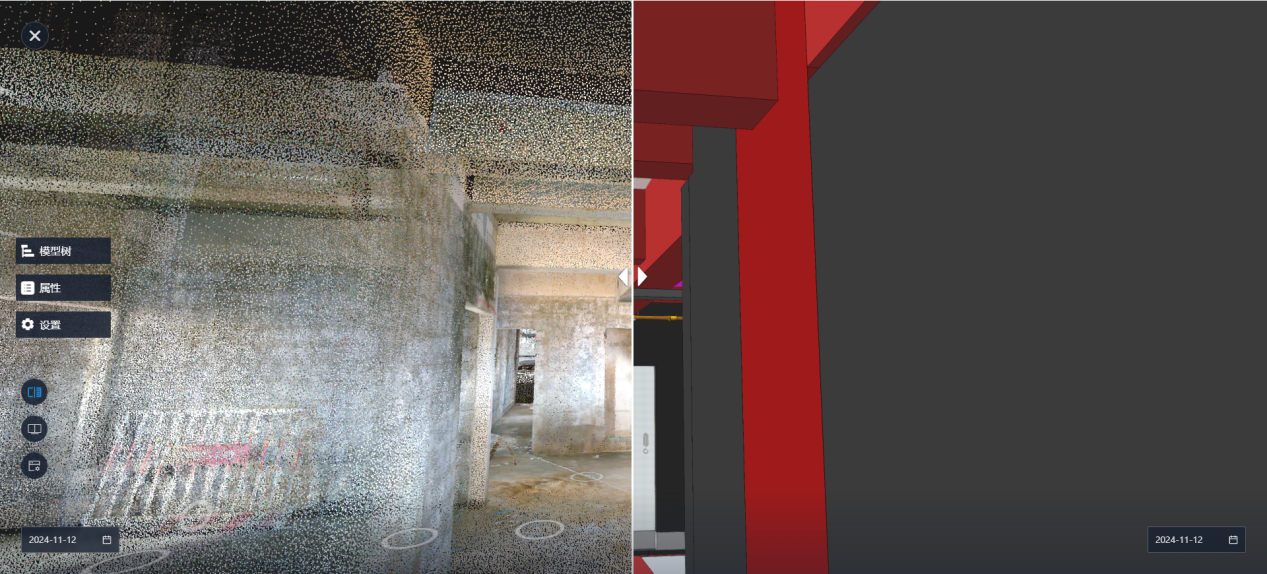

3.7.2.2 拉链模式下点云与BIM双屏浏览

拉链模式下，可在一侧视图设置为点云数据，另一侧设置为BIM数据，实现点云与BIM的拉链双屏效果。支持不同时间段的点云与BIM双屏浏览。

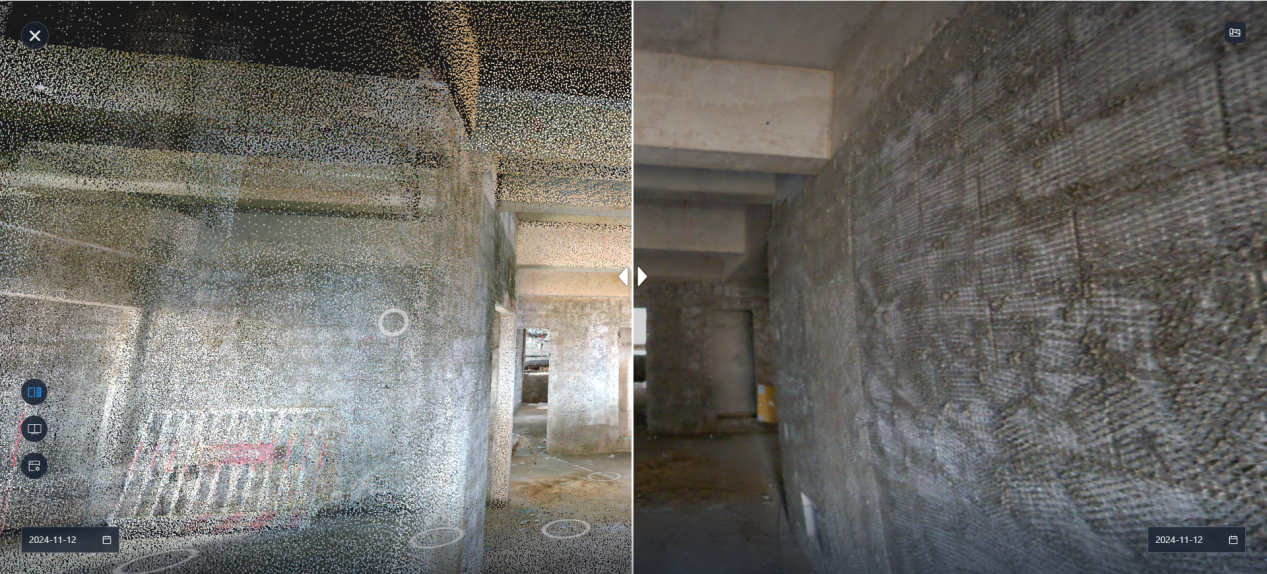

3.7.2.3 拉链模式下点云与全景双屏浏览

拉链模式下，可在一侧视图设置为点云数据，另一侧设置为全景数据，实现点云与全景的拉链双屏效果。支持不同时间段的全景与点云双屏浏览。

0.3.7.3 3.7.3 支持通过全景和点云数据进行长度和面积测量

提供丰富的测量工具集，包括自由测量、水平测量、垂直测量等。

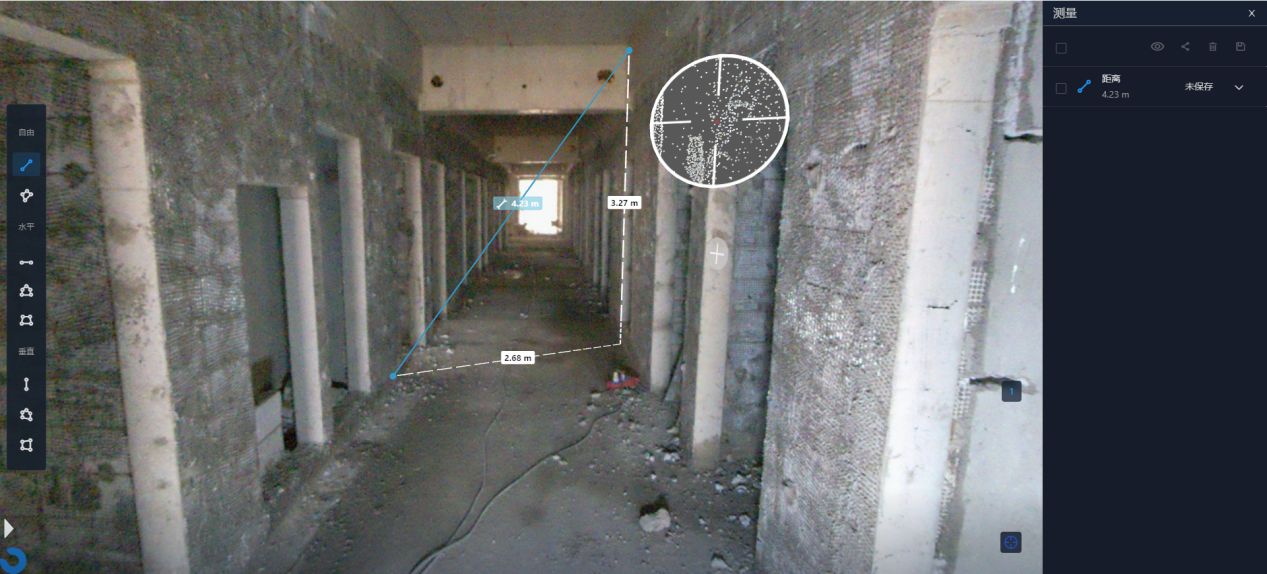

3.7.3.1 自由距离测量

在该模式下，在场景中任意选取两个点位绘制一条直线，系统将计算出两点间的空间距离、水平距离和垂直距离。


图 自由距离测量

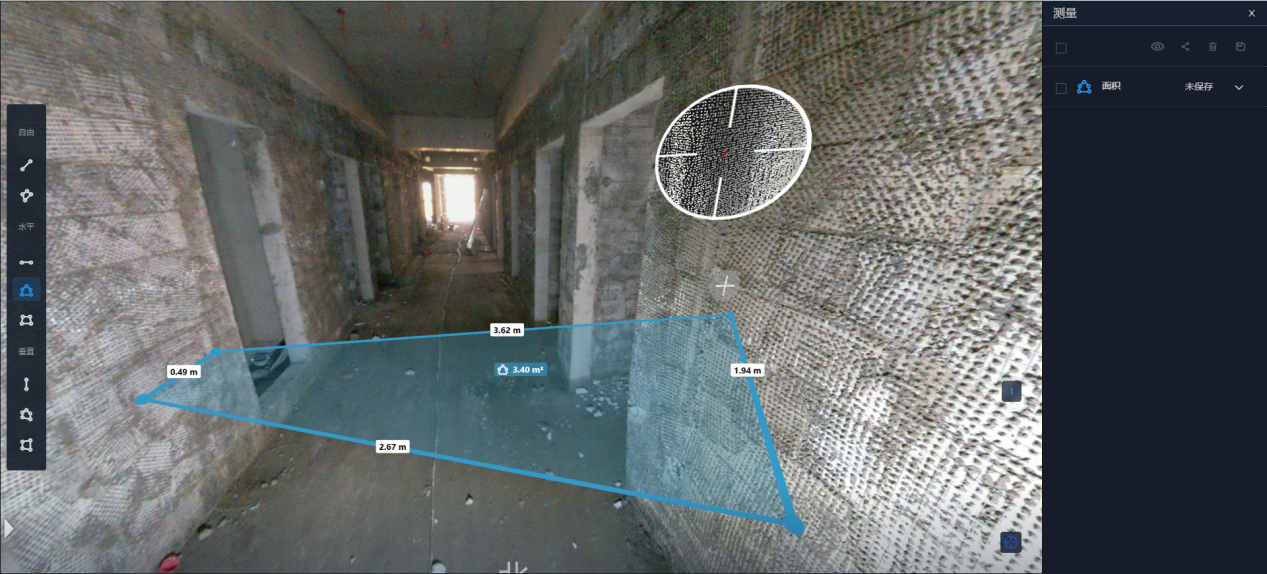

3.7.3.2自由面积测量

在该模式下，在场景中绘制任意的多边形，系统将计算出多边形的面积以及每一条边的长度。


图 自由面积测量

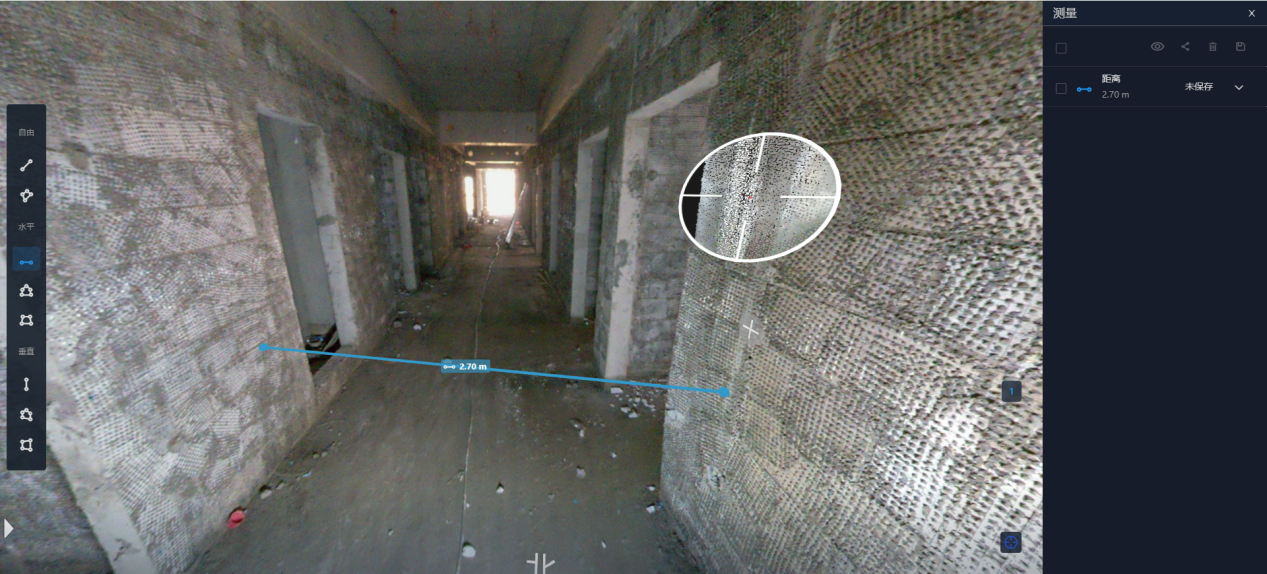

3.7.3.3水平距离测量

计算两点之间的水平距离。


图 水平距离测量

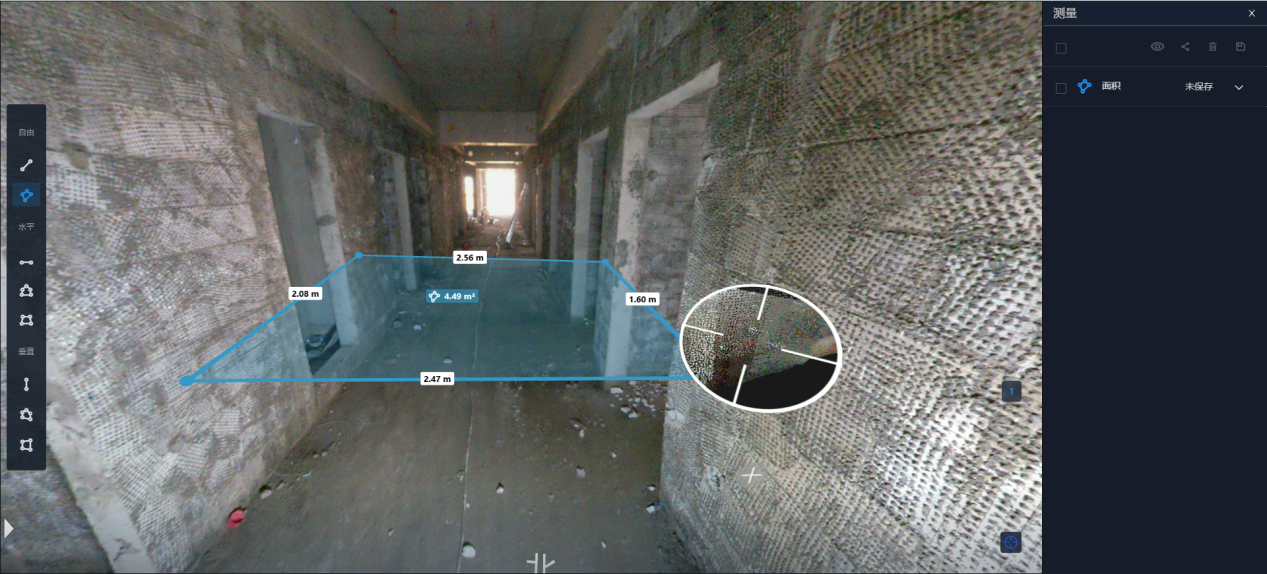

3.7.3.4 水平面积测量

计算空间中绘制的任意多边形在水平面上的面积。


图 水平面积测量

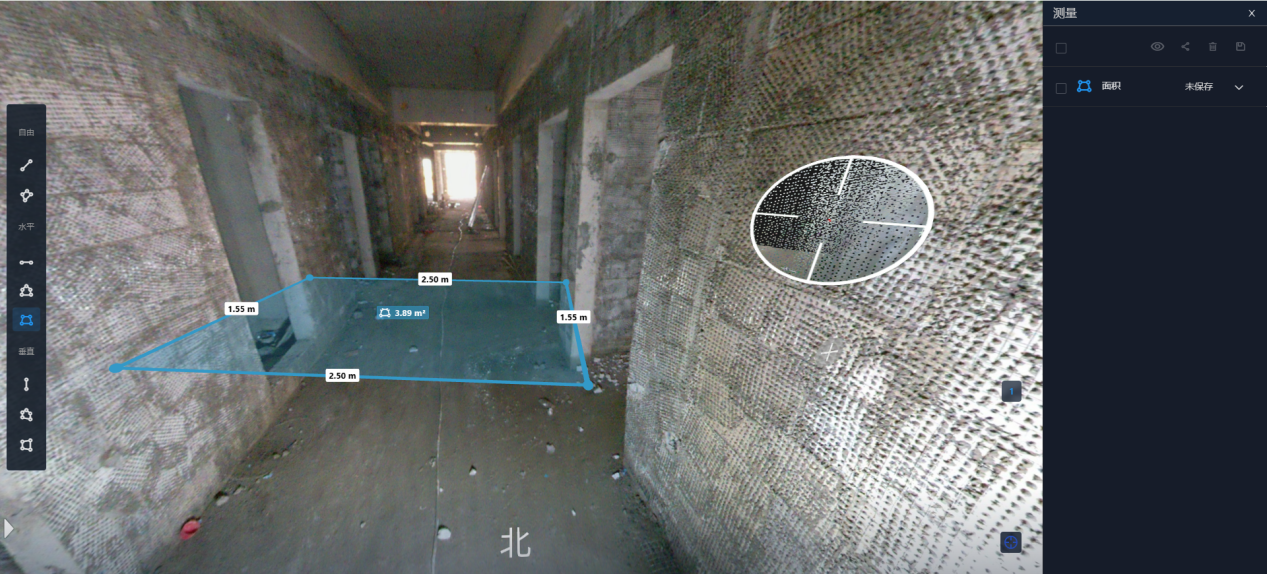

3.7.3.5 水平矩形面积测量

在场景中选择绘制三个点，生成水平矩形。系统计算水平矩形的面积以及矩形的长和宽。


图 水平矩形面积测量

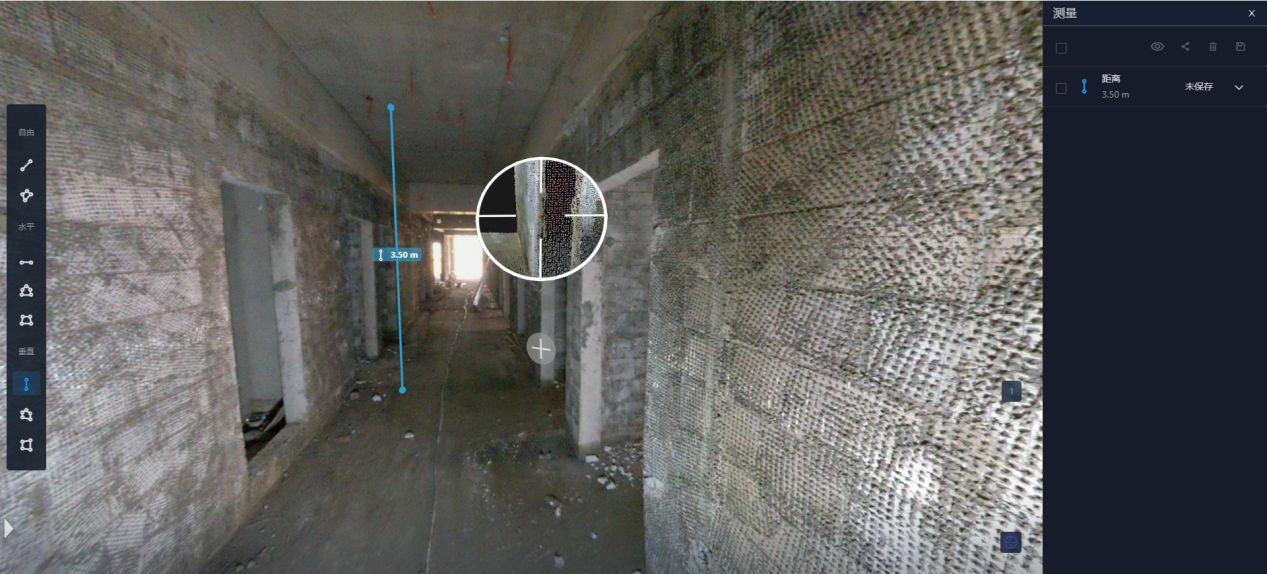

3.7.3.6 垂直距离测量

在场景中选择两个点，系统生成两点间的垂线，并计算垂线长度。


图 垂直距离测量

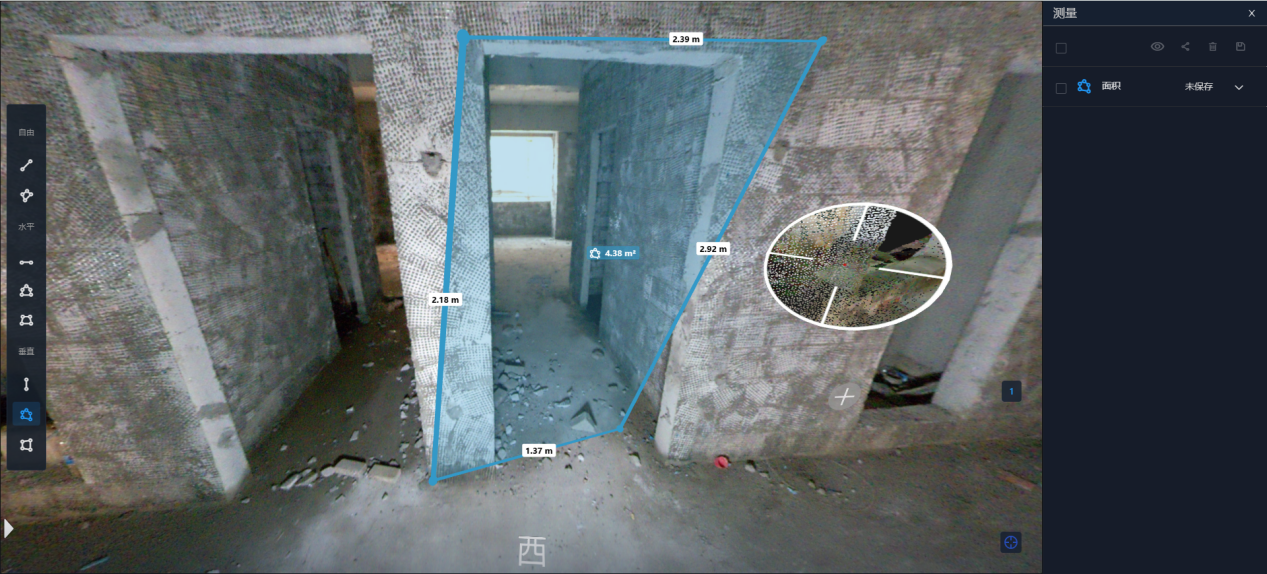

3.7.3.7 垂直面积测量

在场景中绘制垂直多边形，系统计算多边形的面积和各条边的长度。


图 垂直面积测量

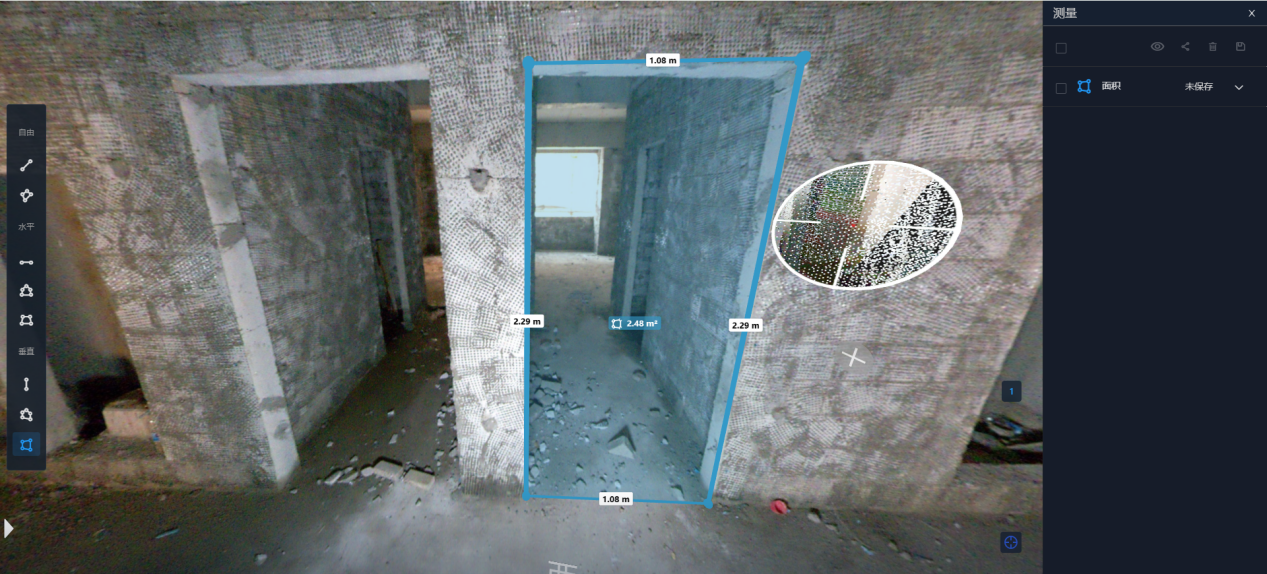

3.7.3.8 垂直矩形面积测量

在垂直面上选择三个点，系统生成垂直面矩形，并计算矩形的面积和长宽。


图 垂直矩形面积测量

3.7.3.9 测量结果说明

可以为每一次的测量添加测量结果说明。


图 测量结果说明

3.7.3.10 测量结果导出

支持将测量结果导出为PDF。导出内容包括场景链接、测量所属建筑、所属楼层、测量结果图片、问题说明等内容。

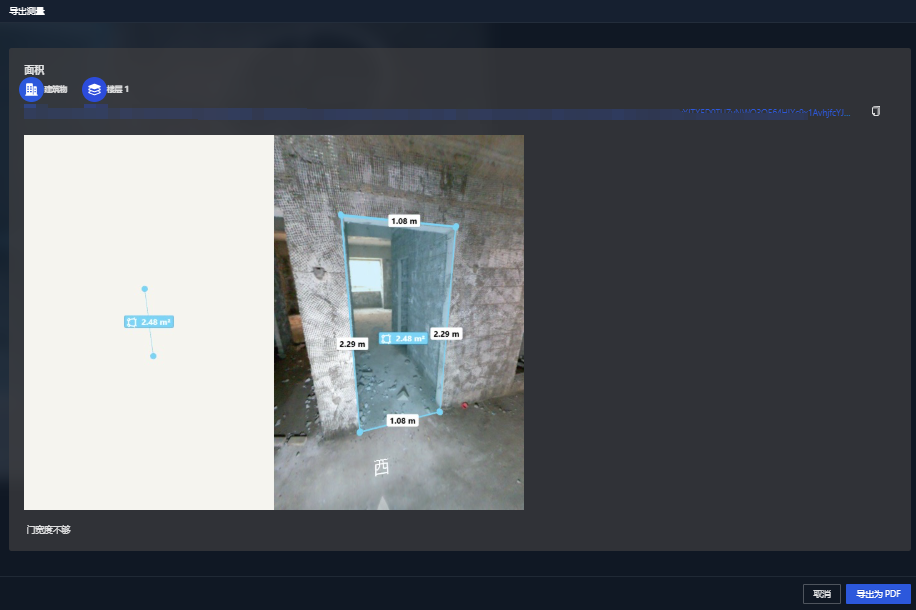

图 测量结果导出

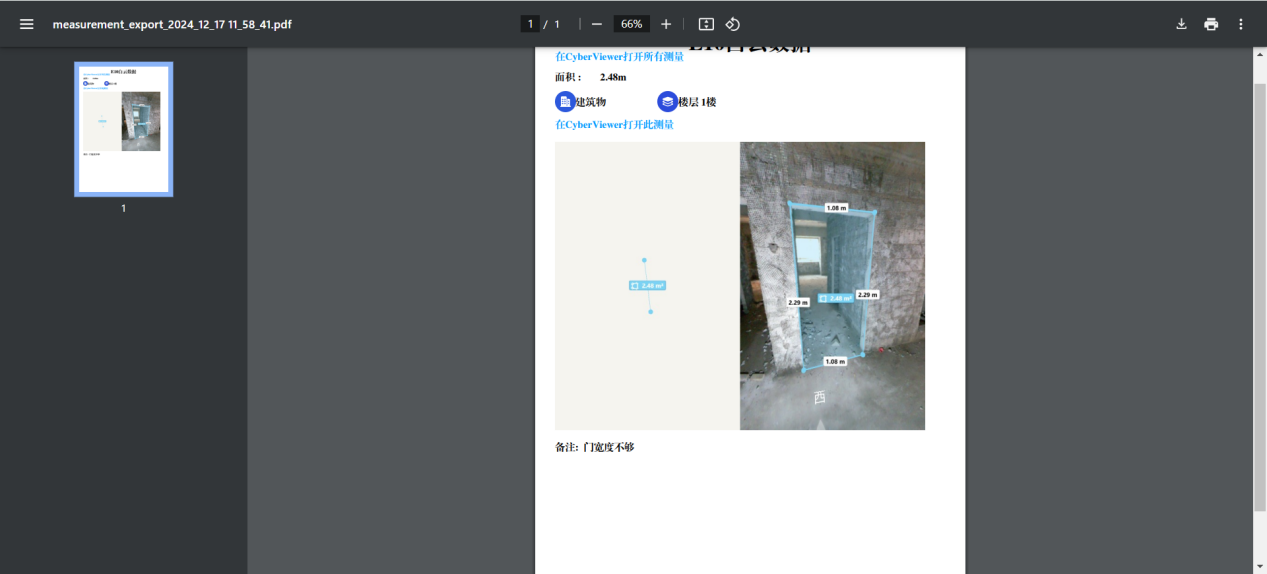

图 测量结果导出为PDF

3.7.3.11 测量结果保存

可以将测量结果保存以持久化。保存后的测量结果在下次打开场景时可直接加载展示。
