0.4.2.1 4.3.1 绘图

绘图功能块包括智能画线、直线、多段线、圆、圆弧、矩形、填充等命令，可以在工程图上绘制对应图形。智能画线命令可以快速绘制出与已有图形平行、垂直、中垂等直线，也可指定长度、闭合、角度等情况绘制第二点，最后生成线。直线命令可以通过指定第一点和第二点快速画出直线。多段线命令可以快速生成带有直线段、圆弧段的连续线条。圆命令通过指定圆心和半径、两点指定圆、三点圆、相切等多种方式快速生成圆图形。圆弧命令组可以通过10种方式来生成圆弧，包括最简单的三点画弧，圆心、起点和端点画弧，起点、圆心和角度画弧等各种画弧方式。通过矩形命令可以通过指定第一点和对角线上的第二点快速生成矩形。填充命令可对封闭图形填充各种内置或自定义图案。

0.4.2.2 4.3.2 修改

BIMBase提供了移动、复制、旋转、镜像、修剪、延伸、倒角等常见的二维图形编辑功能。

0.4.2.3 4.3.3 注释

注释功能块主要有文字、智能标注、尺寸标注、标注样式、文字样式等几个命令或命令组，可以实现对工程图的自定义标注。文字命令可以实现单行和多行文本标注的创建。
智能标注功能，可用于标注实体及其相互位置关系的综合尺寸标注命令，作用对象为：线、圆、圆弧。当智能标注选取了实体时，可根据实体的类型自动判断其标注类型和标注位置。例如选取了一根直线，软件可自动标注出直线的长度，用户可根据面板小工具的提示选择其需要的标注类型。同时，智能标注也能自动标注多个图形之间的关系，包括线与线、线与圆、线与圆弧、圆与圆、圆与圆弧、圆弧与圆弧。例如选取了两条平行的直线，则自动标注平行线间的距离；选取两条不平行的直线，可自动标注线间的夹角。

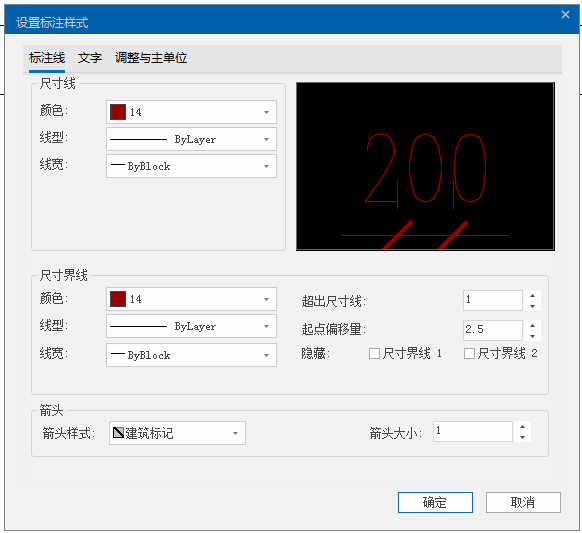

尺寸标注有线性、对齐、角度、弧长等几种方式。标注样式可以实现对自定义标注样式的管理，可以增删改现有的尺寸标注样式，并选择某个样式为当前标注样式。可以修改该标注样式的标注线、文字等详细设置，如右图。

同样地，文字样式可以管理标注中所用的文本的样式，可以增删改已有的文字样式，并选择其中一种样式为当前文字样式。

0.4.2.4 4.3.4 图层

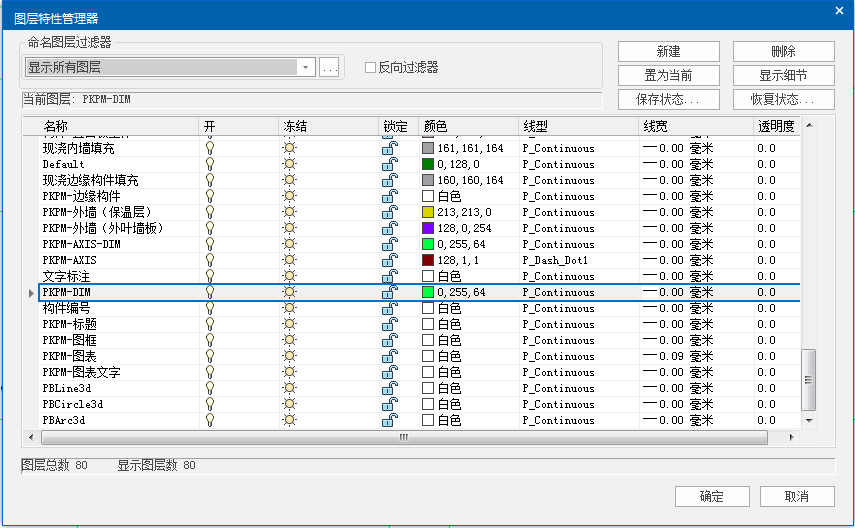

图层特性管理器可以对各图层进行管理，包括新建、删除图层，以及对图层颜色、线型、线宽、透明度、状态进行设置。

0.4.2.5 4.3.5 特性

除通过图层进行设置外，还可以使用特性功能模块设置单个图形元素的颜色、线型、线宽。

0.4.2.6 4.3.6 属性与夹点

在工程图编辑模块，可以通过属性面板和夹点对工程图进行编辑。

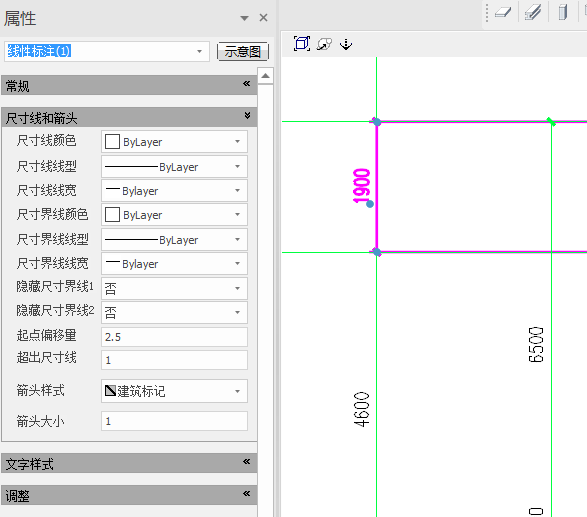

如右图，以尺寸标注为例，当选中尺寸标注后，属性面板出现可以修改的参数，分为四个部分，常规、尺寸线和箭头、文字样式和调整部分。

当选中图形后，会出现数目不等的圆形夹点，用鼠标拖动夹点可以调整图形的形状、位置等参数。如右图中的尺寸标注，可以拖动边界夹点改变标注位置，也可以拖动数字夹点改变尺寸数字位置。
