功能介绍


使用说明

操作步骤

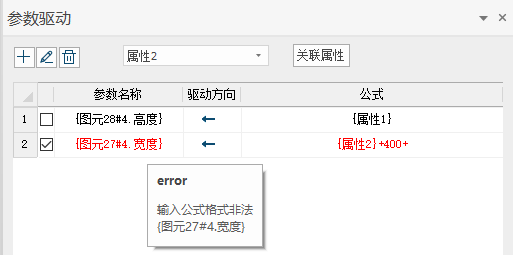

  1.   在工具栏中点击参数驱动命令，侧边栏即可出现参数驱动界面，如图1，其界面功能说明如下：
  •  <新建>：新建一个几何参数驱动；新建的参数驱动存在非法输入时，会进行错位标识（文字变为红色），鼠标悬停时，会tip提示对应的错位信息；
  •  <编辑>：对选定参数驱动进行编辑，即对右侧输入驱动公式进行修改编辑；编辑参数驱动，除选定参数驱动对象后，点击编辑按钮进行编辑外，还支持双击激活右侧输入框进行编辑；
  •  <删除>：删除当前勾选的参数驱动；
  •  <关联属性>：罗列“属性管理”中的组件属性，可以作为参数驱动右侧输入框输入内容；
  •  <参数驱动列表>：新建一条参数驱动公式，包括左侧输入框（被驱动对象）、右侧输入框（驱动公式）和中间驱动关系按钮（单向驱动和双向驱动）；单向驱动是指右侧输入公式驱动左侧被驱动的构件参数；双向驱动是指左右两侧输入内容可相互驱动；另外，如果右侧输入内容包括组件属性时，驱动关系默认变为单向驱动；


图1 参数驱动对话框

新建参数驱动

  1.   点击“新建”按钮，命令行提示【按住Ctrl键】-【点选构件】-【选择关联属性】；

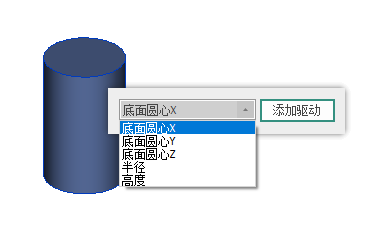

  2.   选定构件后，弹出参数选择框，可点击下拉按钮，选择指定构件参数，再点击“添加驱动”按钮，即可添加到参数驱动左侧输入框；如图2；

    图2 添加驱动按钮

  3.   选定被驱动的构件参数后，右侧输入框自动激活，可以输入内容包括拾取的“构件参数”、既有的“组件属性”或数学运算公式等；输入完成后，单击回车键，即完成参数驱动创建；如图3

    图3 输入构件参数

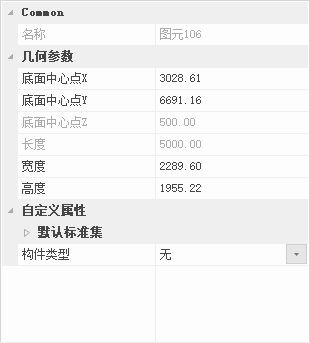

    *tips：完成驱动设置后，选中构件，属性栏中置灰的参数表示为已被驱动的参数，且不可编辑。需要查找对应图元及驱动公式时，可通过属性栏最上方图元名称在右侧参数驱动菜单内对应查找，如图4：

    图4 属性栏
