功能介绍
该功能可统筹管理项目工程中所有工程截面，可对截面进行预览、搜索、拾取、重命名、新建、复制、编辑、删除和布置等操作，功能位置如图1；

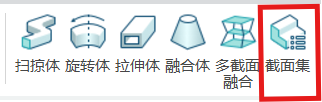

图1 截面集功能按钮
使用说明
操作步骤
- 在bfa组件环境中单击【截面集】，即可打开截面集界面，如图2。

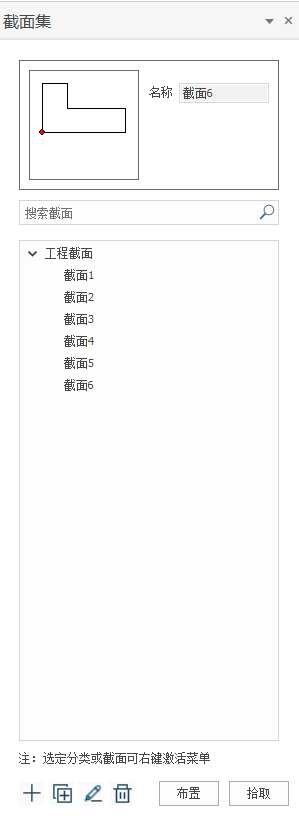

图2 截面集界面
<截面预览>：可以显示当前选定截面轮廓和截面基点，同时显示截面名称，如图3
图3 截面预览框
<截面搜索框>：通过搜索框输入关键文字快速搜索工程截面列表中包含关键文字的所有截面；搜索预览结果如下图，可通过滚轮查看其他结果
<截面目录树>：以目录树形式展示截面数据，可以右键激活对应节点菜单，如图4；

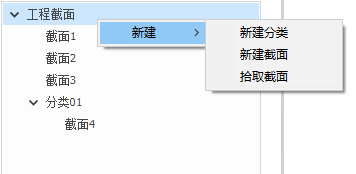

图4 截面目录树
<截面编辑工具>：包括新建、复制、编辑、删除、布置、拾取等，如图5；
图5 截面编辑工具
【新建】：新建一个截面对象；
【复制】：对选定截面进行复制；
【布置】：在绘图区中快速布置选定的截面对象，并生成面域或轮廓线；
【拾取】：在绘图区中拾取截面轮廓并快速生成新截面；
点击【布置】，弹窗抬头工具栏，可通过抬头工具栏选择布置方式，包括【轮廓线】和【平面】；默认选择【轮廓线】方式，且命令行提示【请指定截面定位点】
在绘图区中可通过鼠标交互或追踪器输入指定截面定位点，确定定位点后，命令行提示【请指定截面旋转角度，可以按R或Shift+R切换绘制面】，如图6

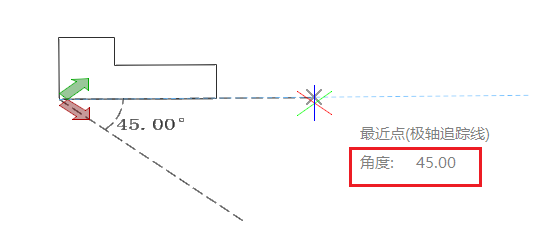

图6 截面旋转角度
右键完成
