工作平面管理

功能介绍

通过工作平面管理器命令，可以查看和管理已经创建的工作平面。

使用说明

操作步骤

1.   左键单击工具菜单，激活工具。弹出【工作平面管理器】操作界面，如图1所示。

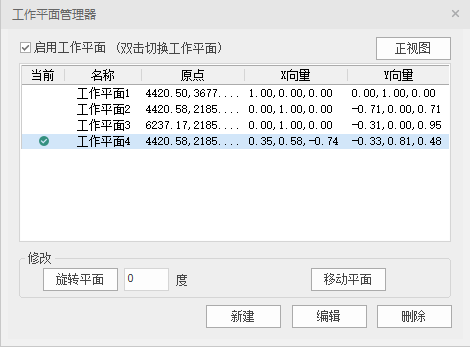

   图1 工作平面管理器对话框




2.   对工作平面进行管理，管理功能包括：

•  【启用工作平面】：
  1）无工作平面情况下，无法勾选启用工作平面，即保持WCS坐标系环境。
  2）通过工作平面创建工具创建新的工作平面后，自动激活启用工作平面，以新建工作平面作为当前工作平面。
  3）无工作平面情况下，点击工作平面管理器中的新建按钮，新建工作平面后，自动激活启用工作平面，以新建工作平面作为当前工作平面。




•  【正视图】：
  1）未启用工作平面时，点击正视图按钮，视口转换成视图盒子上视口。
  2）启用工作平面时，点击正视图按钮，视口转换成工作平面的XOY面，如图2所示。

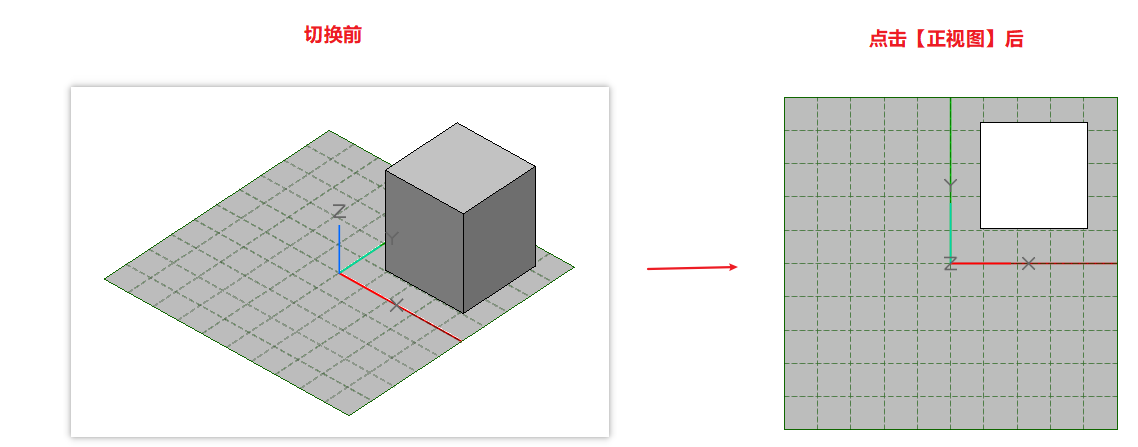

  图2 切换为正试图
  3）切换工作平面：双击工作平面名称进行切换；




•  【旋转平面】：
  1）在旋转平面后的输入框输入指定数值，如图3所示。

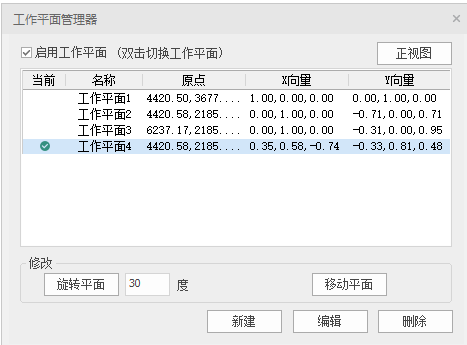

  图3 旋转工作平面
  2）选定指定工作平面。
  3）点击【旋转平面】按钮，即对指定工作平面进行逆时针旋转。
  4）再次点击【旋转平面】按钮，即再次对旋转后的平面进行指定角度旋转，可连续操作，如图4所示。

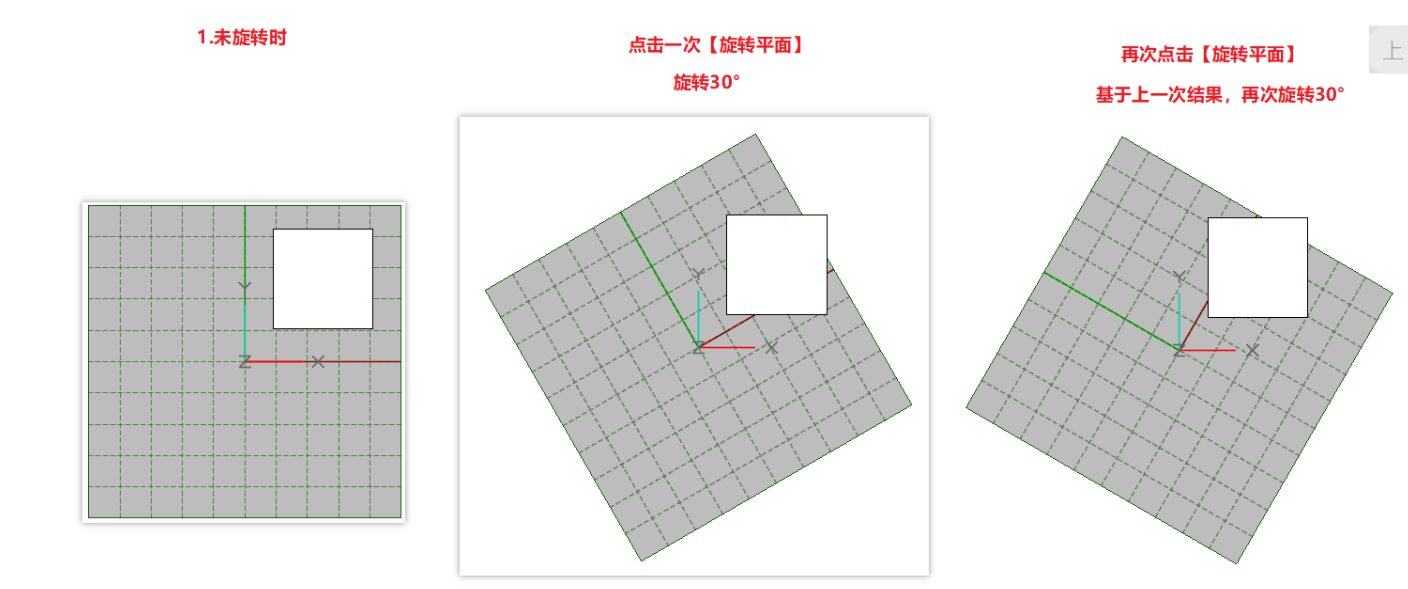

  图4 旋转平面连续操作




•  【移动工作平面】：
  1）选定工作平面，点击【移动平面】按钮，如图5。

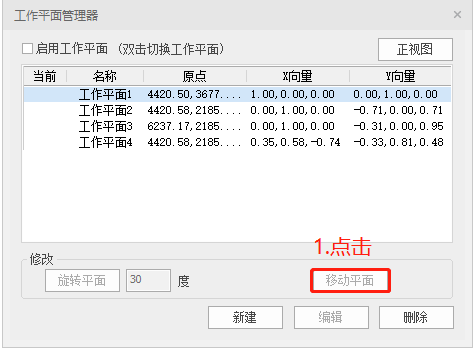

  图5 移动工作平面
  2）确定移动基点、移动目标点，完成工作面移动。
