功能介绍

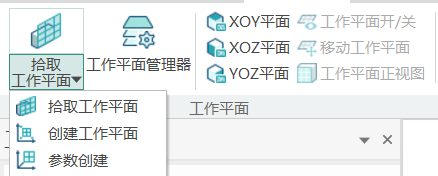

在任何视图下，如果没有捕捉到图素，点的坐标是无法确定的。在顶视图下，无法确定点的z坐标。在正视图下，无法确定点的y坐标。在侧视图下，无法确定点x的坐标。在透视视图下，点的x、y、z坐标均无法确定。但如果有一个面，使点被约束在这个面上，点的坐标就可以确定了，这个约束面为工作平面。目前创建工作平面的方式包含【创建工作平面】、【拾取工作平面】和【参数创建】，如图1所示

图1 创建工作平面功能按钮

使用说明

操作步骤

【创建工作平面】

  1.   启用创建工作平面功能，选择工作平面原点或Tab输入值；

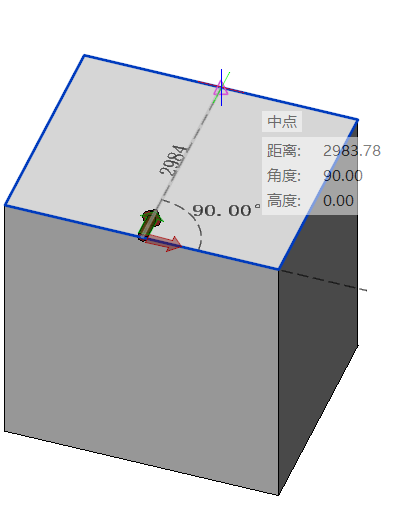

  2.   指定原点后，按R或Shift+R切换绘制面，选择下一点或者Tab输入值确定工作平面X轴正方向，如图2所示；

    图2 确定工作平面X轴方向

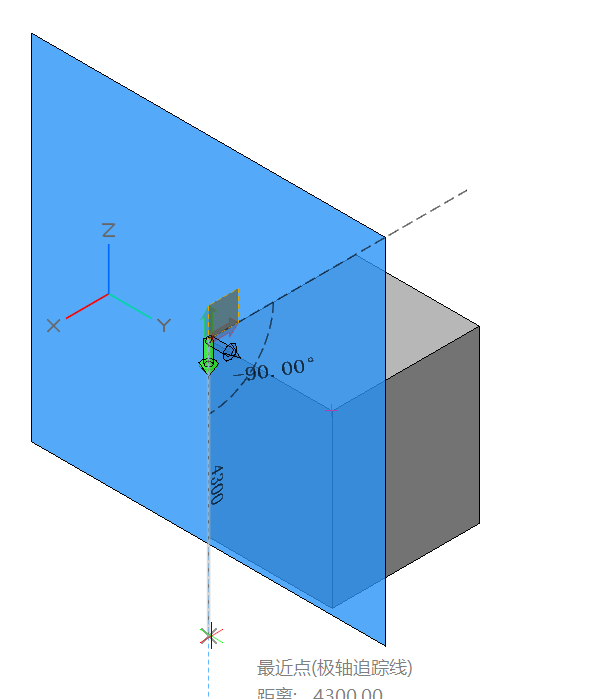

  3.   指定X轴方向后，命令行提示：选择下一点或者Tab输入值，确定工作平面Y轴正方向，如图3所示；

    图3 确定工作平面Y轴方向

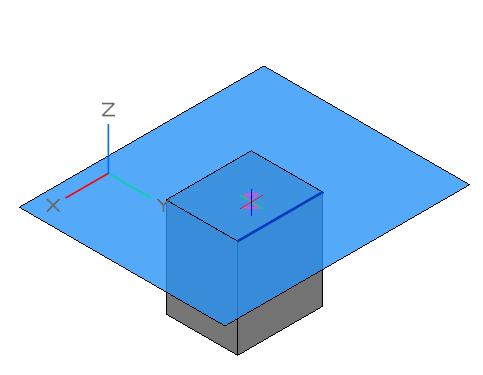

  4.   指定Y轴方向后，即生成工作平面，如图4所示。

    图4 生成工作平面


【拾取工作平面】

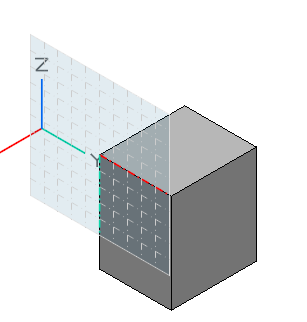

  1.   启用拾取工作平面功能，命令行提示：请选择面，如图5所示；

    图5 拾取工作平面


  2.   移动鼠标拾取一个平面来确定并创建一个工作平面；

【参数创建】

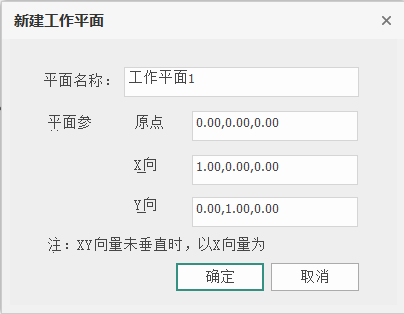

  1.   启用参数创建功能，弹出新建工作平面对话框，如图6所示；

    图6 参数创建对话框


  2.   根据需要输入平面名称和平面参数，点击确定按钮，即可创建一个工作平面。
