扫掠体

功能介绍

  在扫掠体在位编辑环境中，分别创建扫掠路径和截面对象，单击完成按钮，即可生成扫掠体，功能位置如图1。

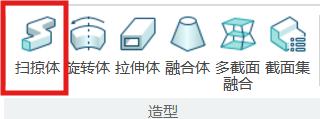

图1 扫掠体按钮

使用说明

操作步骤

1.   点击【扫掠体】进入扫掠体在位编辑环境中，如图2

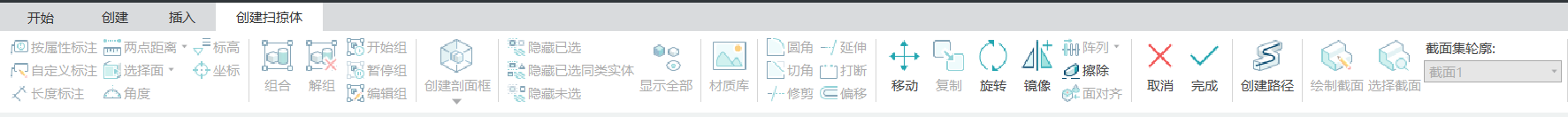

   图2 扫掠体功能框




2.   点击【创建路径】工具，可进入创建扫掠路径在位编辑环境中，除线编辑、编辑、编辑器、线绘制工具箱外，其他菜单功能均置灰处理。其中线绘制工具箱同工程环境中线图元工具功能一致，如图3；

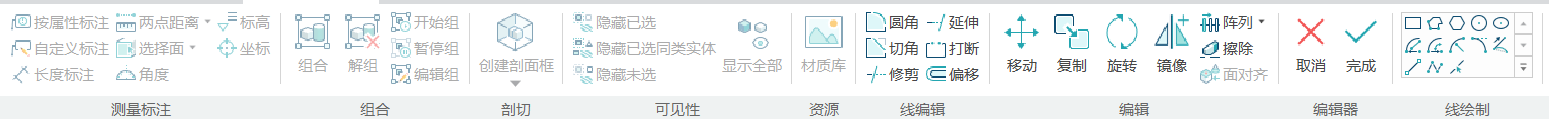

   图3 扫掠体创建路径工具

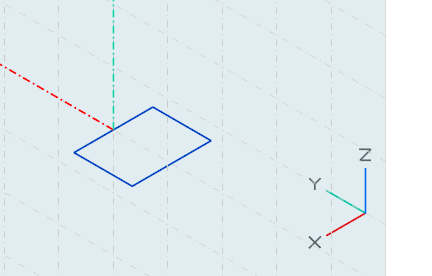

3.   通过线绘制工具箱绘制想要的扫掠路径，点击【完成】即可退出该环境，返回扫掠体在位编辑环境，并基于扫掠路径第一段线段图元中点生成一个工作平面，后续可以基于该工作平面绘制截面轮廓，图4；

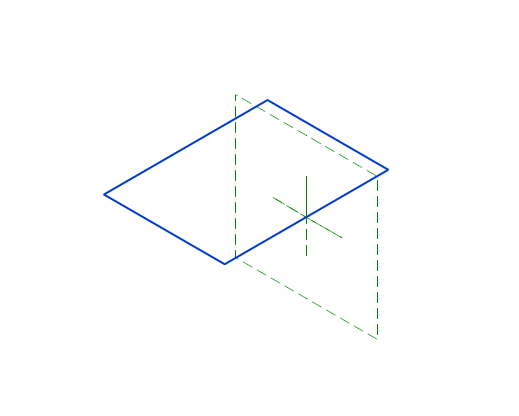

   图4 基于平面绘制扫掠体




4.   在扫掠体在位编辑环境中单击【绘制截面】工具，即可进入创建截面在位编辑环境中，如图5；

   图5 创建截面编辑工具




• 通过线绘制工具手动绘制截面轮廓线

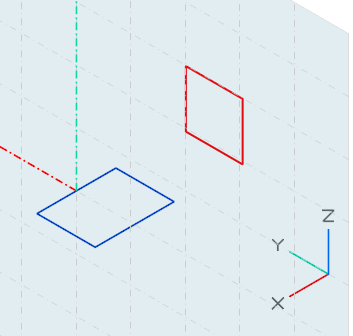

  图6 截面轮廓线


5.   【创建扫掠体截面】在位编辑环境中，点击【完成】按钮，即可对截面轮廓进行合规性判断，当满足合规性时，则返回上一层在位编辑环境，同时生成扫掠体预览，如图7；

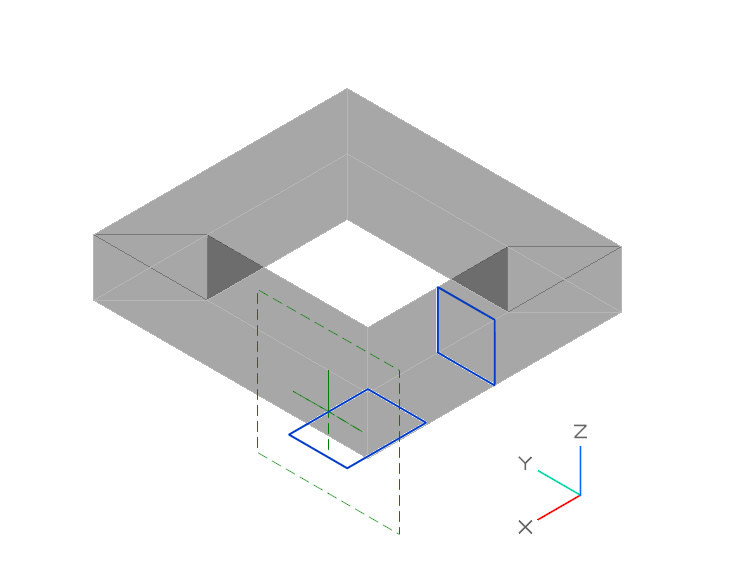

   图7 创建截面完成预览




6.    最后在扫掠体在位编辑环境中，点击【完成】即可返回工程环境，并生成扫掠体；
