功能介绍

用户在使用建模或者编辑工具的流程中，用来辅助空间点定位的XYZ坐标系，是定义相对坐标的参照坐标系，通常只显示XY轴，Z轴不显示，但是程序会根据右手坐标法则计算记录Z轴方向。

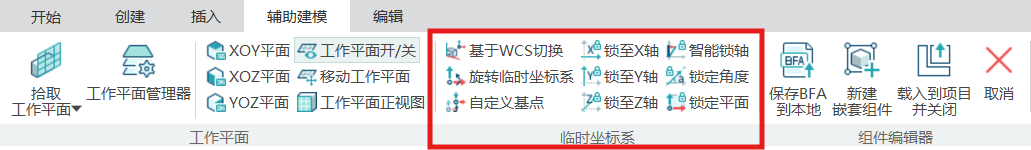

辅助建模菜单栏中集中放置了临时坐标系相关的编辑按钮，如图1所示。

图1 临时坐标系工具栏

使用说明

【临时坐标系的切换顺序】

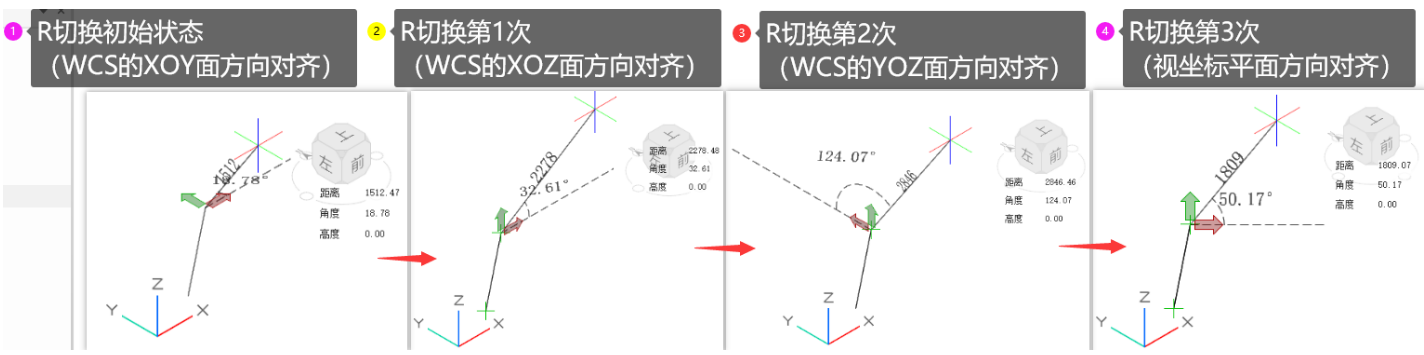

  • 基于WCS切换（快捷键【R】）：如图2
    与WCS的XOY面方向对齐；
    与WCS的XOZ面方向对齐；
    与WCS的YOZ面方向对齐；
    与视坐标平面方向对齐；

    图2 切换临时坐标系

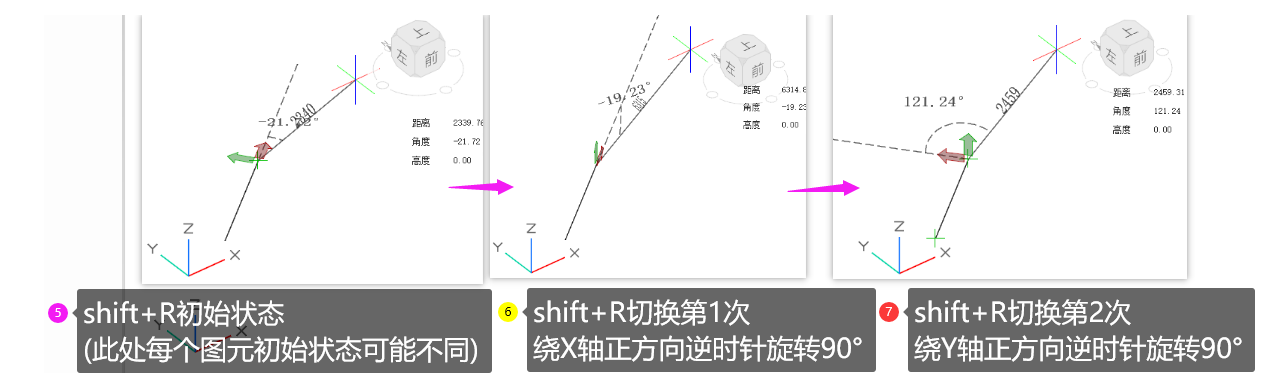

  • 旋转临时坐标系（快捷键【shift+R】）：如图3
    当前临时坐标系初始状态；
    绕X轴正方向逆时针旋转90°；
    绕Y轴正方向逆时针旋转90°；

    图3 旋转临时坐标系


  • 自定义基点（自定义临时坐标系原点）（快捷键【O】）
    鼠标交互过程中点击快捷键O可以启动自定义基点；
    可通过鼠标点击交互（含捕捉）或者追踪器输入交互确定新的临时坐标系原点；

  • 锁定坐标轴（快捷键【shift+坐标轴】）

  • 智能锁轴（快捷键【Z】}：锁定到最接近的坐标轴方向。

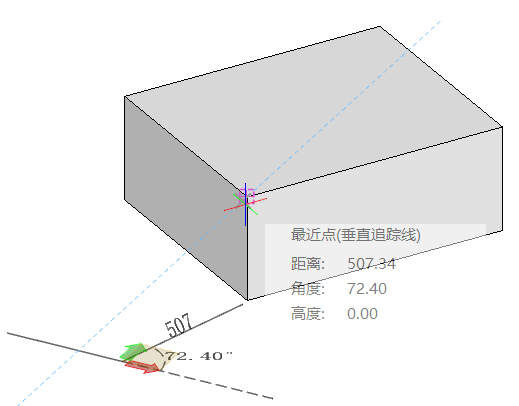

  • 锁定平面：绘制编辑行为锁定到当前临时坐标系的XOY面上，如图4。

    图4 锁定临时坐标系
