功能介绍
将一个二维轮廓截面沿指定的旋转轴进行旋转，即可生成旋转体；功能位置如图1。

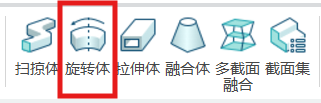

图1 旋转体功能按钮
使用说明
操作步骤
- 单击【旋转体】功能按钮，激活命令，视图区域弹出旋转体工具抬头栏，
- 其中绘制方式包括【拾取截面】和【选择截面】，创建旋转轴方式包括【绘制旋转轴】和【拾取旋转轴】，如图2所示；
图2 旋转体工具抬头栏

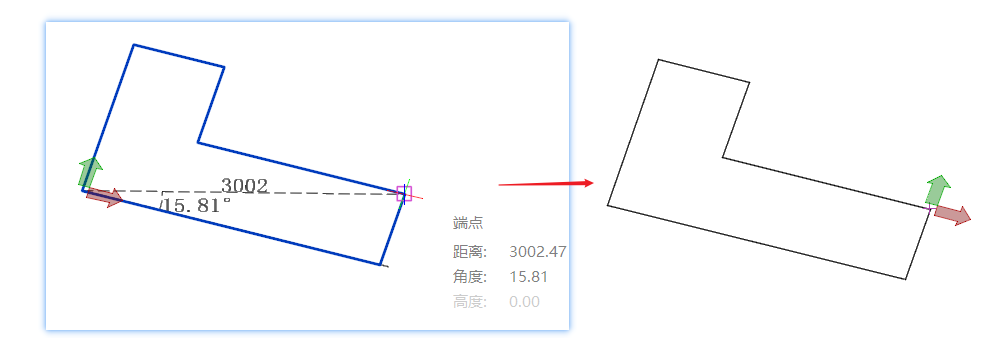

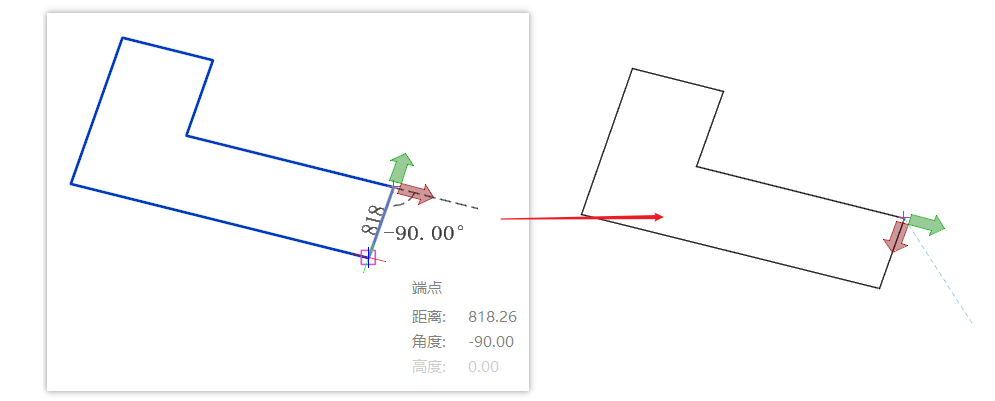

【拾取截面】：通过单击选中有效的闭合截面轮廓作为截面对象；可以通过关键字（B）或（X），分别调整截面的基点位置或截面的X轴方向，如图3
图3 改变基点位置 截面X轴方向

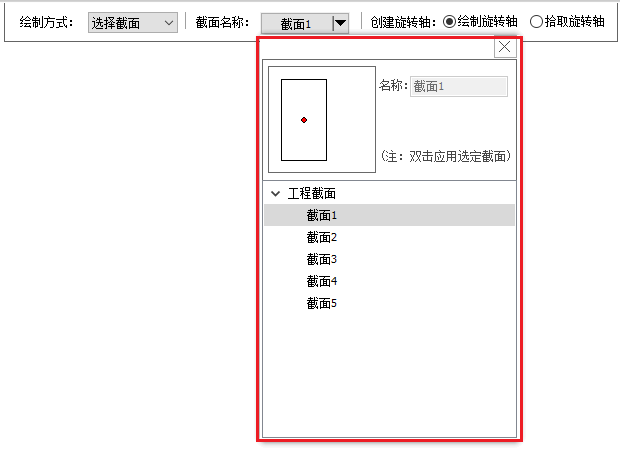

【选择截面】：通过点击截面名称，在弹出的【截面选择框】中选择截面集中的既有截面数据作为截面对象，双击截面对象即可引用，如图4；可通过鼠标交互或追踪器输入分别指定截面定位点和截面旋转角度
图4 切换截面对象

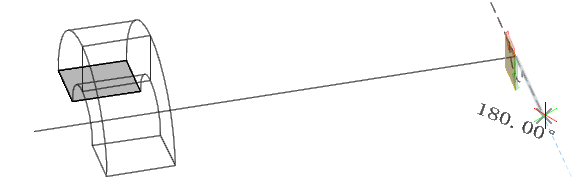

【绘制旋转轴】：确定截面对象后，通过鼠标或追踪器输入指定旋转轴起点和终点位置，创建旋转轴，再指定旋转角度，即可生成旋转体，如图5
图5 绘制旋转轴
【拾取旋转轴】：确定截面对象后，可以通过拾取工程场景中既有图元对象的边线作为旋转轴，若拾取对象与截面对象不共面时，取其投影线作为旋转轴，再指定旋转角度，即可生成旋转体
快捷方式

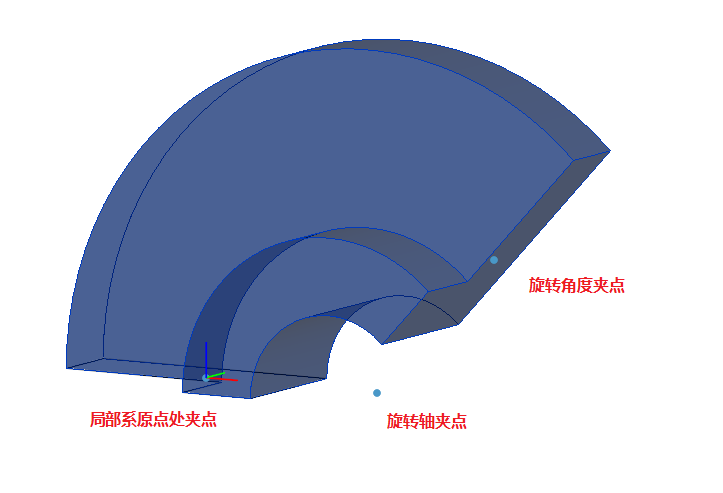

选定旋转体后，在视口中显示旋转体的夹点，可以通过鼠标交互拖拽夹点对旋转体进行修改,如图6;
- 局部系原点处的夹点：拖拽后，整体移动旋转体位置；
- 旋转轴上的夹点：拖拽后，可改变旋转体扫掠轨迹的半径大小；
- 旋转角度处的夹点：拖拽后，可以改成旋转体的扫掠角度；
图6 旋转体夹点编辑
