该功能通过选取封闭区域,交互不同标高,实现局部降板或升板设计。
单击【局部升降板】按钮,弹出对话框如图 2.7-14所示,可自定义降板/升板深度(正值为降板、负值为升板)、侧墙厚度、放坡角度或坡度系数,在模型空间围选区域后点击右键确定形成局部升降板区域。若围区的范围超出板区域,程序会自动裁切掉板区域以外的部分形成局部升降板。

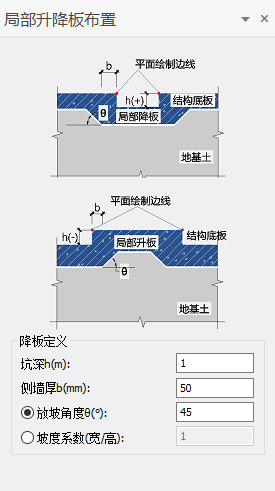

图 2.7-14 局部升降板布置对话框
用户可以选中布置好的局部升降板,在项目浏览器的属性页签中修改板顶/底相对深度(降板为板顶,升板为板底)、侧墙厚度以及放坡角度或放坡系数;想要删除局部升降板时,直接选中删除,板会恢复原样。
注:布置对话框中的坑深是相对标高表中板的标高(顶板是板底标高,其余板是板顶标高)。
