地连墙配筋采用列表法进行施工图绘制，用户可交互墙平面形式、墙尺寸、竖向及水平纵筋、拉筋、剪刀筋、加强筋、桁架斜筋等配筋信息。

单击【地连墙配筋表】按钮，弹出图 4.4-2对话框，默认读取模型中分幅后地连墙类型及对应尺寸信息，同时也结合了【计算分析】-【地连墙配筋修改】功能给出最终配筋方案，绘图区显示地连墙大样图，可参考大样图交互墙配筋信息。

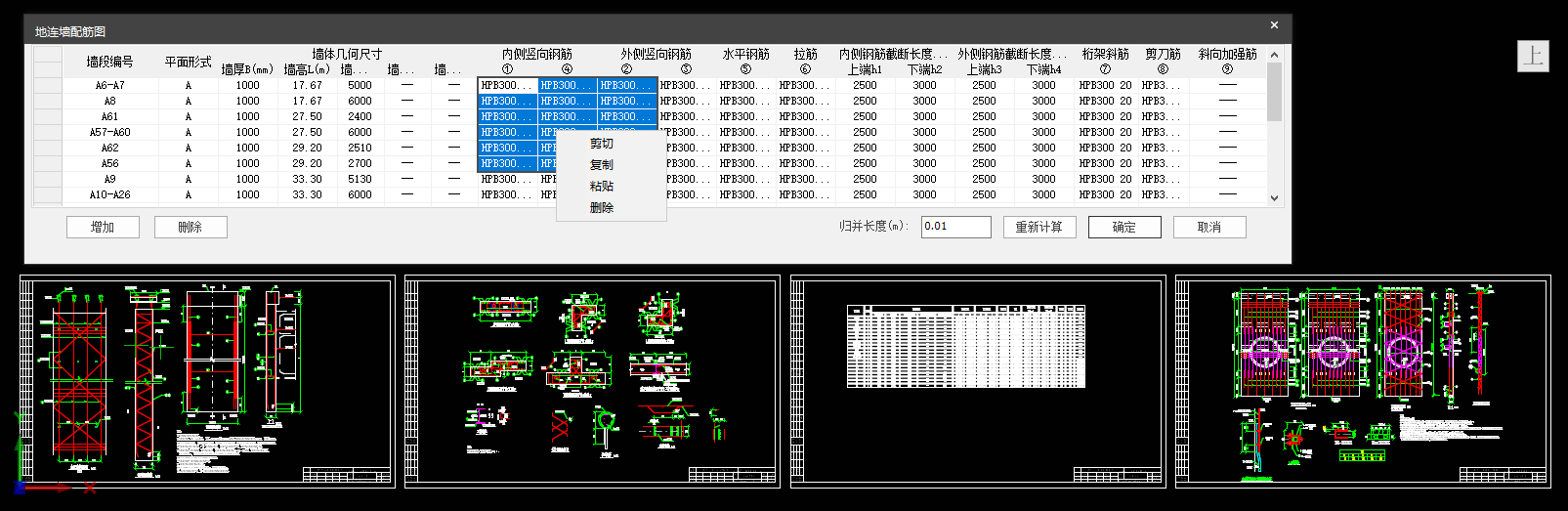

图 4.4-2 地连墙配筋图对话框

配筋表格支持删除行、增加行、编辑文本等功能，支持单元格框选右键编辑，包括剪切、复制、粘贴和删除。

【增加】选中某行，在其下增加一行，若未选中某行，则自动在最后增加一行；

【删除】选中某行，删除此行，支持ctrl+进行多选删除；

【归并长度】对于墙长可以按照一定长度范围进行归并，设置纵坡可能会导致每幅墙长产生微小差异，此功能可避免产生过多的墙段编号；

【重新计算】当模型发生变化，或重新设置归并长度后点击重新计算，墙段进行重新分类。
