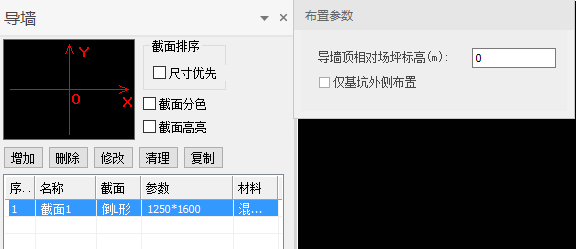

单击【导墙】按钮，弹出【导墙】和【布置参数】对话框，如图 2.8-50所示。



图 2.8-50导墙

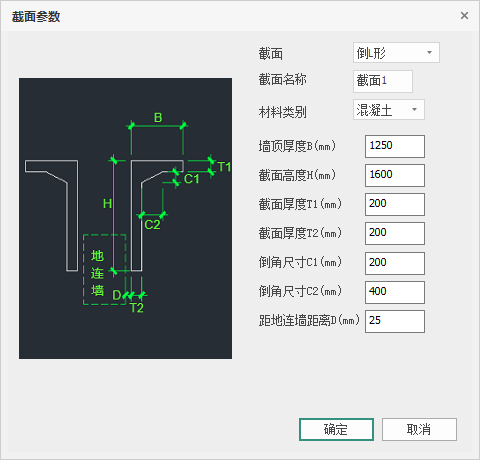

点击【增加】按钮，弹出如图 2.8-51所示的导墙截面参数定义对话框。用户可以对挡墙的截面形式（倒L形、C形）、截面名称、材料类别、几何参数进行设置。完成后点击【确定】，自定义的挡墙被添加到挡墙列表中，点击【取消】，退出本次编辑。



图 2.8-51导墙截面参数

导墙布置：导墙截面参数设置完成后，在支锚一层选择地连墙进行导墙布置。通过【布置参数】输入导墙相对场坪标高的数值（默认为零），确定导墙竖向位置。当勾选仅在基坑外侧布置时，则仅在基坑外侧布置单边导墙，默认不勾选。
