单击【腰梁】按钮，弹出腰梁截面管理和布置参数对话框，如图 2.8-24所示。

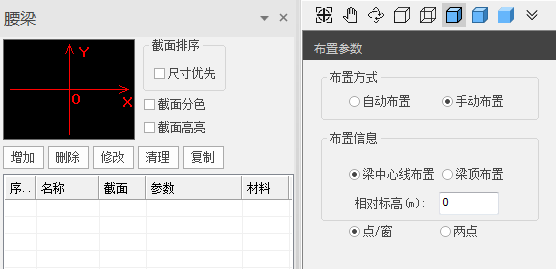

图 2.8-24腰梁布置

单击【增加】按钮，弹出如图 2.8-25所示的【截面参数】对话框，用户可对截面类型（矩形、矩形含倒角1、矩形含倒角2、矩形含倒角3、双拼工字钢、工字钢）、截面名称、材料类别（混凝土、钢）、截面尺寸进行定义。完成后单击【确定】按钮，参数自动添加到截面列表中；点击【取消】，退出本次交互。矩形含倒角1、矩形含倒角2截面为锚索/杆腰梁，支持锚索布置。

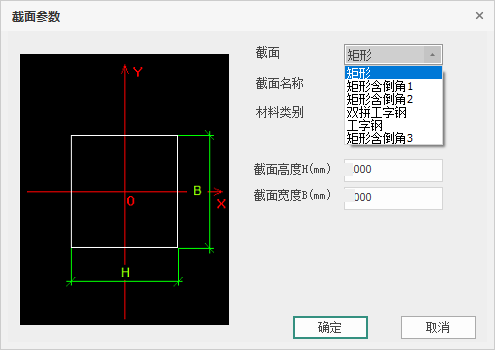

图 2.8-25腰梁截面参数对话框

布置方式分为自动布置和手动布置。

自动布置：当选择自动布置时，左键单击程序主界面，程序会将腰梁沿围护结构内边线自动布置，腰梁外边线（无倒角边）与围护结构内边线对齐。

手动布置：当选择手动布置时，用户可以通过点选或者窗选某围护结构，或在某围护结构对应的轮廓线上选择两点来进行冠梁的布置。

布置时，可选择以梁中心线或梁顶面标高布置，相对标高是相对于支锚层的标高，输入正值表示高于支锚层标高，负值表示低于支锚层标高。
