单击菜单栏中的【槽壁加固】按钮，弹出如图 2.9-7所示的槽壁加固及布置参数对话框。

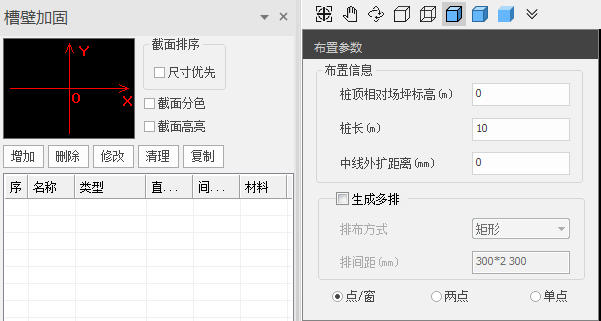

图 2.9-7槽壁加固布置

点击【增加】按钮，弹出槽壁加固参数定义对话框。用户可以对槽壁加固所用搅拌桩类型（单轴搅拌桩、双轴搅拌桩、三轴搅拌桩、单管旋喷桩、双管旋喷桩、三管旋喷桩），然后对名称、直径、间距及材料（水泥）等参数进行定义（详见图 2.9-8），当选择三轴搅拌桩时可以编辑套孔次数（0或1），完成后点击【确定】，自定义的搅拌桩被添加到如图 2.9-7所示的列表中，点击【取消】，退出本次编辑。

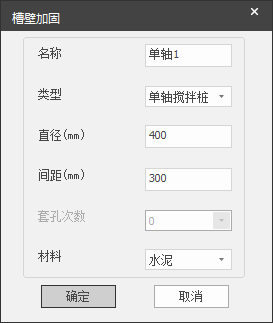

图 2.9-8槽壁加固参数

【生成多排】：勾选生成多排时，可以选择排布方式（矩形和梅花形），并设置多排槽壁加固的排间距，数据以空格分开。其余几排槽壁加固以首排为基础，向基坑外侧依次排列。

【点/窗】：当鼠标点击或框选某根轮廓线时，选中的轮廓线上会自动布置槽壁加固。

【两点布置】：在某根轮廓线上选择两点，该两点间会自动布置上槽壁加固。

【单点】：只有桩顶相对场坪标高、桩长和外扩距离可以输入。此时，可以基于某根轮廓线通过鼠标自由选点来进行单根槽壁加固的布置。
