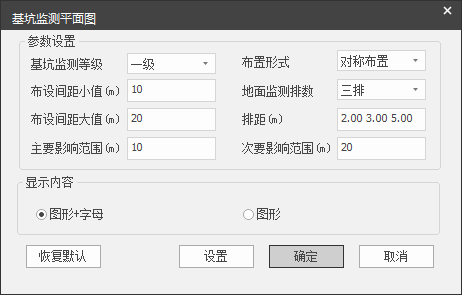

单击【基坑监测图】下拉按钮,选择【基坑监测平面图】,弹出参数设计对话框,如图 5.2-4所示。
图 5.2-4基坑监测平面图
参数设置:
【基坑监测等级】:下拉列表,可选一级、二级、三级,默认一级;
【布置间距小值】:单位:m,默认10.000,支持交互正数;
【布置间距大值】:单位:m,默认20.000,支持交互正数;
【地面监测排数】:下拉列表,最多支持4排,与排距联动,默认值:3排。
【排距】:可输入多排,空格分隔,单位m,仅支持正数;默认值:2.0 3.0 5.0 5.0;
排距1:为距离围护结构外边线距离,符号标识形心间距;
其余排距:均为距前一排标识形心间距;
【主要影响范围】:单位:m,默认10.000,支持交互正数;
【次要影响范围】:单位:m,默认20.000,支持交互正数。
显示内容:可选择监测点的显示样式,分为“图形+字母”显示和仅显示图形。
功能按键:
【恢复默认】恢复数值为默认值。
【确定】保存当前参数,并关闭界面。
【取消】退出本次交互。
