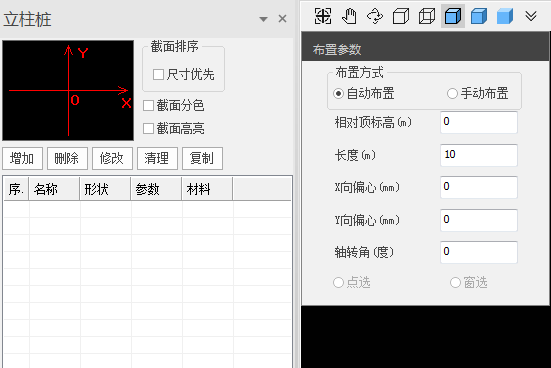

单击【立柱桩布置】弹出【立柱桩】和【布置参数】对话框。如图 3.4-1所示：



图 3.4-1立柱桩

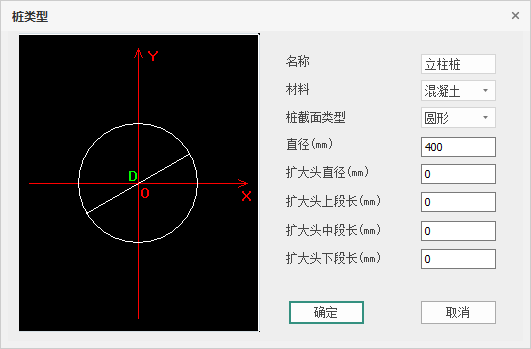

点击【增加】弹出桩截面设置对话框，如图 3.4-2所示。对名称、材料、截面类型、桩截面几何信息和扩大头信息进行设置。完成后单击【确定】按钮，参数自动添加到【立柱桩】对话框列表中；点击【取消】，退出本次交互。



图 3.4-2立柱桩截面参数

布置方式分为自动布置和手动布置两种。自动布置时立柱下自动生成桩。手动布置可点窗布置，点选布置时可在任意位置布置桩；窗选布置时，自动识别窗选范围内的立柱，并在柱下布桩。

布置参数包括相对顶标高（相对基坑底面高度）、长度（包括扩大头长度）、X向偏心、Y向偏心、轴转角。
