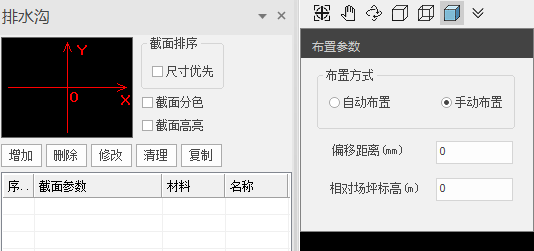

单击菜单栏中的【排水沟】按钮，弹出如图 2.8-53所示的排水沟及布置参数对话框，布置方式分为平【自动布置】和【手动布置】两种类型。



图 2.8-53排水沟布置

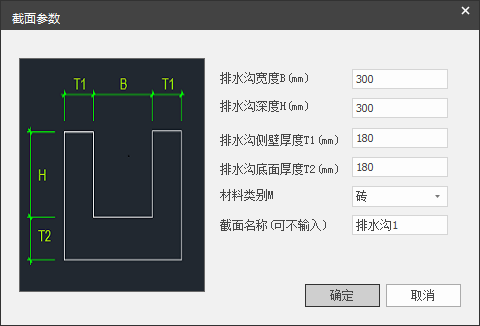

单击【增加】按钮，弹出如图 2.8-54所示的排水沟截面参数定义对话框，对排水沟的截面尺寸、材料类别、及名称进行设置，完成后点击【确定】，自定义的排水沟被添加到截面列表中，点击【取消】，退出本次编辑。



图 2.8-54排水沟截面参数

【布置参数】：通过布置参数输入对偏移距离及相对场坪标高进行设置。

自动布置：如选择自动布置，左键单击程序主界面，程序会自动将排水沟沿围护结构外边线进行布置。

手动布置：可以点选围护结构进行布置，也可窗选围护结构布置。
