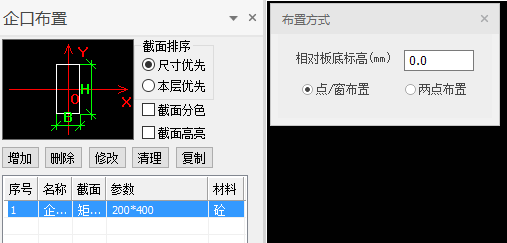

单击【企口】按钮，弹出企口截面管理和布置参数对话框，如图 2.7-29所示：



图 2.7-29企口布置界面

单击【增加】按钮，弹出如图 2.7-30所示的【截面参数】对话框，用户可对企口断面参数、名称等参数进行定义。完成后单击【确定】按钮，截面自动添加到截面列表中；点击【取消】，退出本次交互。



图 2.7-30企口截面参数

【相对板底标高】：企口底面相对于板底的标高。

支持点/窗选已有洞口的内边线布置企口，程序会沿洞口内边布置企口；同时支持在洞口范围内任意选择两点布置企口。
