地连墙：

点击【构件分幅】，弹出地连墙分幅面板如图 2.10-1所示，在模型中点选或框选需要分幅的地连墙，在面板中设置特殊一字型墙尺寸以及在模型中点选布置位置、然后设置Z、L、T字墙参数和一字型墙参数，点选“快速生成”生成Z、L、T字墙。

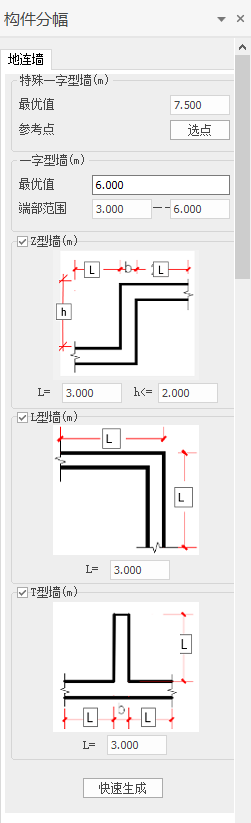

图 2.10-1地连墙-构件分幅对话框

面板中各参数含义如下：

特殊一字型墙【最优值】：特殊一字型墙长度，约等于盾构机空洞直径。

特殊一字型墙【参考点】：特殊一字型墙中点，地连墙上任意点选参考点，可选多个参考点，特殊一字型墙即时生成。当选取点距离墙角处不够最优值/2时，特殊一字型墙生成失败。

一字型墙【最优值】：一字型墙长度最优值。

一字型墙【端部范围】：分幅顺序从中间往两边进行拆分，端部范围是控制两端尺寸限值。

其他参数已在示意图中表达。
