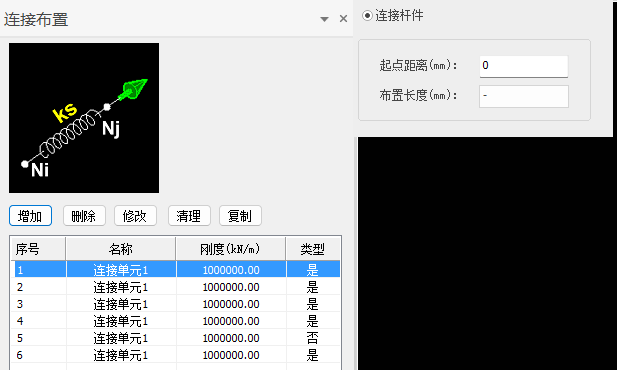

单击【弹性连接】按钮，弹出如图 5.2-6所示停靠对话框：



图 5.2-6 弹性连接布置停靠对话框

弹性连接单元是对有限元两个计算节点进行拉压刚度连接的单自由度单元，程序为简化用户连接单元定义，采用点选杆件的形式进行布置；用户通过选择需要布置弹性连接的两个杆件，并按第一杆件的连接单元布置起点和布置长度确定连接单元布置的段落。程序在划分网格时，会自动在控制节点分布并创建连接单元。

单击【新建】【修改】按钮时，弹出如图 5.2-7所示对话框：



图 5.2-7 弹性连接定义对话框

用户可以按照延米连接单元刚度设置连接单元，参数与弹簧类似，不再赘述。
