单击菜单栏中的【土钉】按钮，弹出如图 2.8- 62所示的土钉布置对话框。用户可以选择放坡布置土钉。

【单级放坡】：一个放坡存在多级时，只在选中的某一级上布置土钉。

【整个放坡】：在选中的放坡上从下到上全部布置土钉。

【间距布置】：按照水平和竖向间距，以及土钉道数成批布置土钉。

【单根布置】：根据需要在局部布置一根土钉。

注：相对标高为最下排土钉相对于坡脚的标高；起点距离为第一根土钉距离边坡侧边的距离。

单击【增加】按钮，弹出如图 2.8- 63所示的土钉定义对话框，用户可以对名称、材料、截面、根数、钻孔直径、竖向角度、长度等参数进行定义，完成后点击【确定】，自定义的土钉被添加到截面列表中。点击【取消】，退出本次编辑。

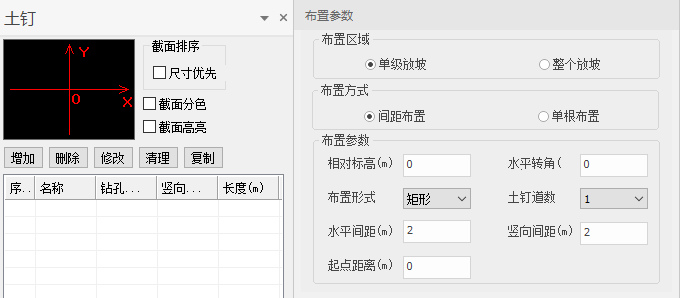

图 2.8- 62土钉布置界面

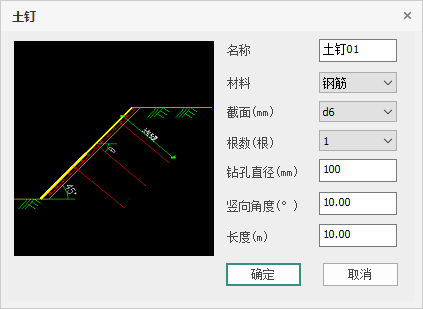

图 2.8- 63土钉定义界面
