单击【冠梁】按钮，弹出冠梁截面管理和布置参数对话框，如图 2.8-22所示。



图 2.8-22冠梁布置

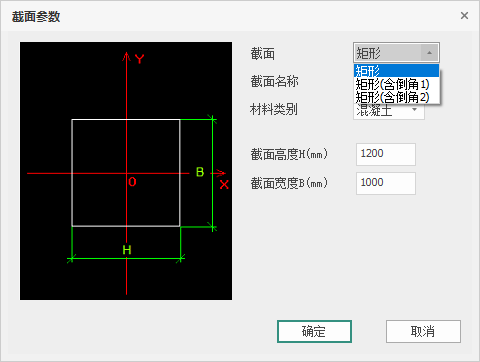

单击【增加】按钮，弹出如图 2.8-23所示的【截面参数】对话框，用户可对截面类型（矩形、矩形（含倒角1）、矩形（含倒角2））、截面名称、材料类别（混凝土）、截面尺寸进行定义。完成后单击【确定】按钮，参数自动添加到截面列表中；点击【取消】，退出本次交互。矩形（含倒角1）截面为锚索/杆冠梁，支持锚索/杆的布置。



图 2.8-23冠梁截面参数对话框

布置方式分为自动布置和手动布置。

自动布置：当选择自动布置时，左键单击程序主界面，程序会在所有围护结构上自动布置冠梁。

手动布置：当选择手动布置时，用户可以通过点选或者窗选某围护结构，或在某围护结构对应的轮廓线上选择两点来进行冠梁的布置。

布置时，可选择以梁中心线或梁顶面标高布置，相对标高是相对于支锚一层的标高，输入正值表示高于支锚一层标高，负值表示低于支锚一层标高。水平偏移距离为冠梁外边线相对于围护结构外边线的距离。
