单击【联系梁】按钮，弹出联系梁截面管理和布置参数对话框，如图 2.8-38所示：

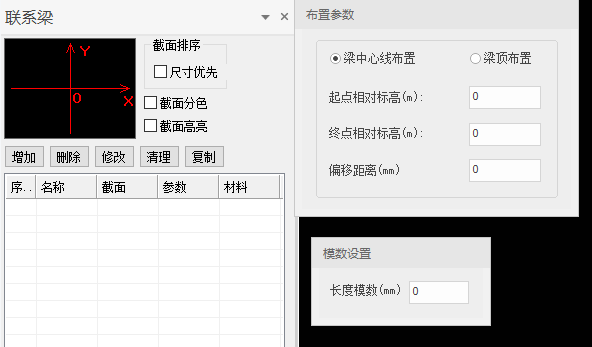

图 2.8-38联系梁布置界面

单击【增加】按钮，弹出如图 2.8-39所示的【截面参数】对话框，用户可对截面类型、截面参数、材料类别、名称等参数进行定义。完成后单击【确定】按钮，参数自动添加到界面列表中；点击【取消】，退出本次交互。

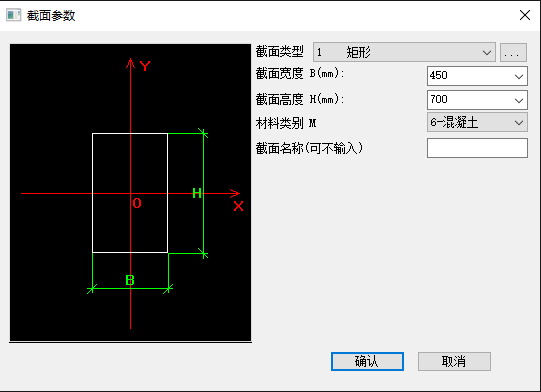

图 2.8-39联系梁截面参数

可选择梁中心线相对标高或梁顶相对标高来进行联系梁布置。相对标高是相对于支锚层的标高，正值表示高于该支锚层标高，负值表示低于该支锚层标高。用户还可以交互联系梁中心在水平面上距选中参考点的偏移距离。

用户可在支撑、米字撑的主撑、联系梁、冠/腰梁、立柱上自由选择两点来进行联系梁布置。可通过模数对话框中的模数来控制联系梁的精确位置。
