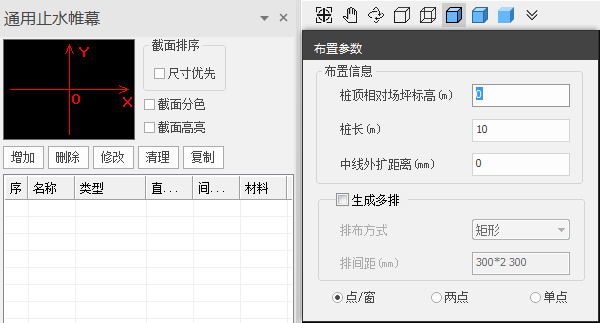

单击菜单栏中的【通用止水帷幕】按钮，弹出如图 2.9-11所示的通用止水帷幕及布置参数对话框：



图 2.9-11通用止水帷幕布置

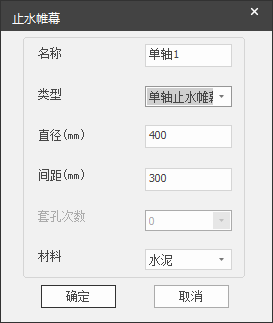

单击【增加】按钮，弹出通用止水帷幕参数定义对话框。用户可以通过下拉菜单选择止水帷幕类型（单轴搅拌桩、双轴搅拌桩、三轴搅拌桩、单管旋喷桩、双管旋喷桩、三管旋喷桩），然后对名称、直径、间距及材料（水泥）等参数进行定义（详见图 2.9-12），当选择三轴搅拌桩止水帷幕时可以编辑套孔次数（0或1），完成后点击【确定】，自定义的止水帷幕被添加到如图 2.9-11所示的列表中，点击【取消】，退出本次编辑。



图 2.9-12通用止水帷幕参数

【生成多排】：勾选生成多排时，可以选择排布方式（矩形和梅花形），并设置多排止水帷幕的排间距，数据以空格分开。其余几排止水帷幕以首排为基础，向基坑外侧依次排列。

【点/窗】：当鼠标点击或框选某根轮廓线时，选中的轮廓线上会自动布置止水帷幕。

【两点布置】：在某根轮廓线上选择两点，该两点间会自动布置上止水帷幕。

【单点】：只有桩顶相对场坪标高、桩长和外扩距离可以输入。此时，可以基于某根轮廓线通过鼠标自由选点来进行单根止水帷幕的布置。
