单击【基坑监测图】下拉按钮,选择【基坑监测剖面图】,弹出参数设计对话框,如图 5.2-5所示。

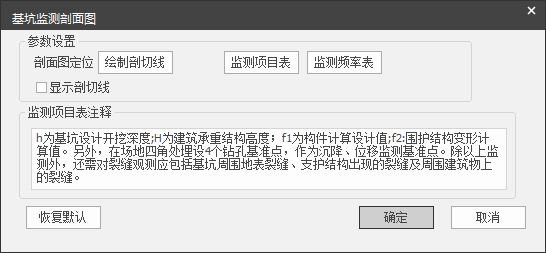

图 5.2-5基坑监测剖面图
参数设置:
【绘制剖切线】:在绘图区设置剖切线、剖切方向,右键完成退出。若修改剖切位置,再次单击【绘制剖切线】设置剖切定位,程序自动更新剖切线。
【显示剖切线】:勾选时,在当前界面会显示已剖切截面。

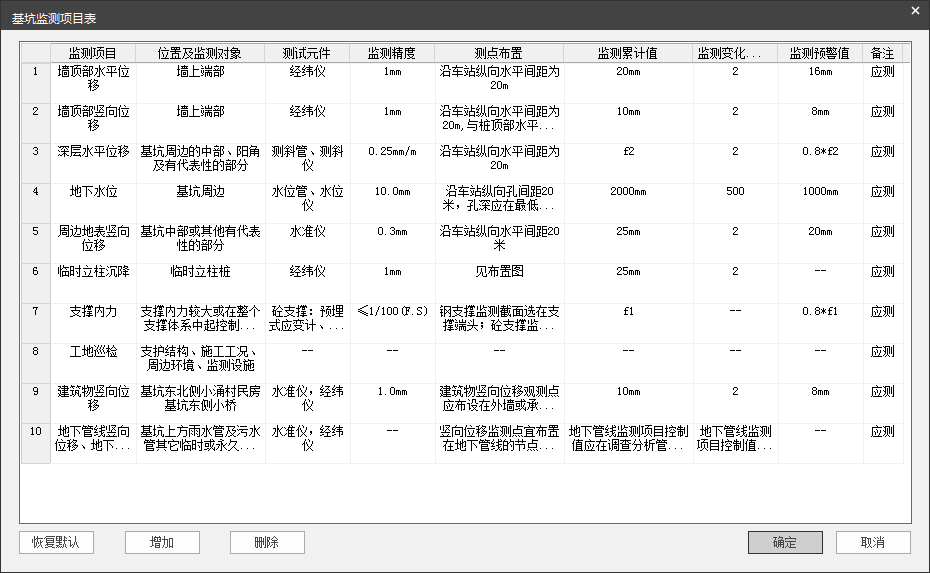

【监测项目表】:单击,弹出如图 5.2-6所示界面,白显处可编辑,图中参数均为默认值,表格行支持增删等编辑。
图 5.2-6基坑监测项目表

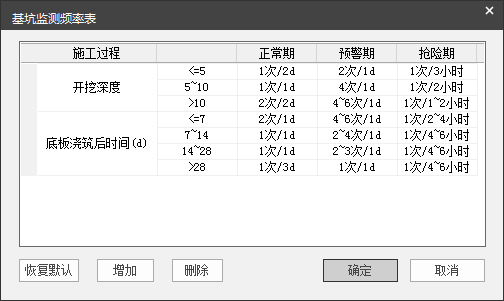

【监测频率表】:单击,弹出图 5.2-7界面,白显处可编辑,图中参数均为默认值,表格行支持增删等编辑。
图 5.2-7基坑监测频率表
【监测项目表注释】:支持用户编辑,支持输入法能输入的各种特殊字符。
