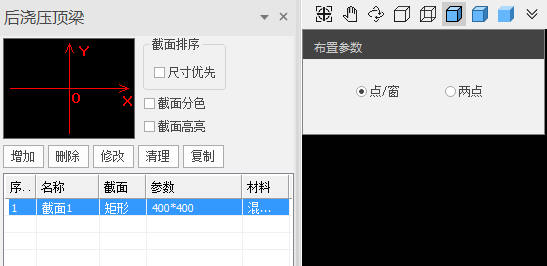

单击菜单栏中的【压顶梁】按钮，弹出如图 2.8- 55所示的后浇压顶梁对话框。



图 2.8- 55压顶梁

单击【增加】按钮，弹出如图 2.8-56所示的后浇压顶梁参数定义对话框。用户可以对截面类型（默认为矩形）、名称、材料类别、截面参数进行定义，完成后点击【确定】，自定义的梁截面被添加到如图 2.8- 55所示的列表中。点击【取消】，退出本次编辑。



图 2.8-56压顶梁截面参数

完成截面参数定义后，选择围护结构进行压顶梁布置，梁外边线与围护结构内边线对齐，梁底标高与主体结构顶板顶标高对齐。布置方式分为点/窗和两点。
