单击【设备基础】按钮，弹出设备基础截面管理和布置参数对话框，如图 2.7-34所示：

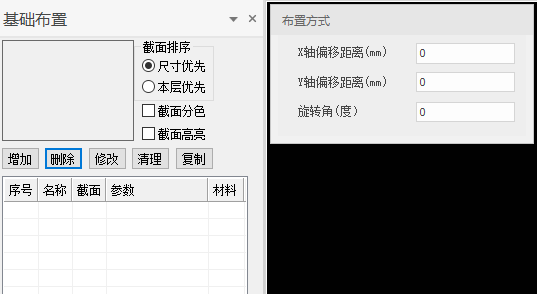

图 2.7-34设备基础布置界面

单击【增加】按钮，弹出如图 2.735所示的【截面参数】对话框，用户可对基础形状（矩形、回字形）、截面参数、材料类别、构件名称等参数进行定义。完成后单击【确定】按钮，截面自动添加到截面列表中；点击【取消】，退出本次交互。

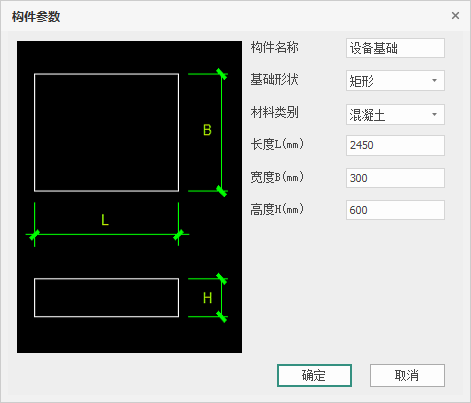

图 2.7-35设备基础定义界面

布置参数对话框中包括X轴偏心距离、Y轴偏心距离、轴转角等布置参数等。

【X、Y轴偏心距离】：布置设备基础时，相对于选中的基点在X、Y方向上的偏移距离。偏移距离只需输入正值，选中布置基点后，用户可以通过鼠标的移动来选择基础布置在基点的哪一侧。

【轴转角】：设备基础沿水平向的转角，逆时针方向为正。

注：布置设备基础时，程序默认基础底面与板顶面对齐。
