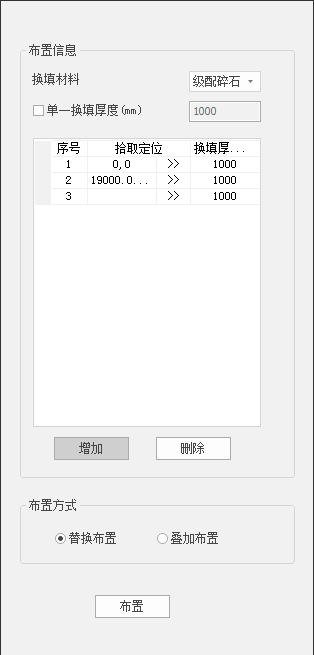

单击【换填加固】按钮，弹出【换填加固】对话框，如图 2.9-6所示：



图 2.9-6换填加固对话框

单击某加固区，右键确定完成加固区选取。此时可设置换填厚度。勾选单一换填厚度，可交互换填厚度数值。不勾选单一换填厚度，换填表格显示，表格默认显示起、终点定位，点【增加】可增加变厚度点位，单击【】按钮在当前加固区拾取定位点，单击【布置】，实现多级变坡换填加固。



【布置方式】分为替换布置和叠加布置，可实现加固区里不同换填方式的设置。

注意：换填加固表格中显示均为相对坐标，变厚度点之间按照线型插值进行厚度设置。
