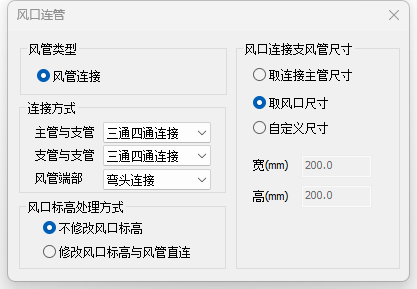

【建模】-【设备连接】-【风口连接】，风口连接界面如图所示，可设置风管类型、连接方式、风口标高处理方式和支风管尺寸等控制参数。


操作说明

  1. 打开功能界面，选择好连接方式；风口标高处理方式以及风口连接支风管尺寸设置；
  2. 点选或者框选风口与风管，右键完成连接。

功能说明

  【选择操作】 选择一根管和多个风口连接，右键结束完成连接。
  【风管类型】 支持软风管连接。
  【连接件形式】 连接件形式根据工程设置中[风管默认连接件]的设置选取。
  【风口标高处理方式】 支持不修改风口标高和修改风口标高与风管直连两种。
  【支风管尺寸】 支持取连接主管尺寸、取风口尺寸和自定义输入宽高三种。
