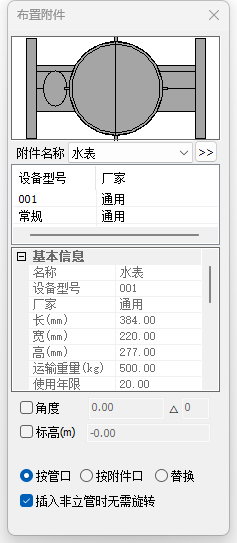

点击【建模】-【附件】-【仪表】，仪表布置界面如图所示，

操作步骤

  1. 打开功能界面；
  2. 选择好需要布置的仪表；
  3. 仪表以有且只有一个接口，用以确定仪表插入位置。仪表布置有[任意布置]和[替换布置]选项。

功能说明

  [标高]chebox未被勾选时，标高编辑框会实时显示当前鼠标点的标高位置；

  当chebox被勾选时，

  如果布置在横管上，则编辑框中的标高不起作用，会把横管的标高作为最终布置的水阀标高。

  如果布置在立管上，会以编辑框中的数值作为水阀标高进行布置。

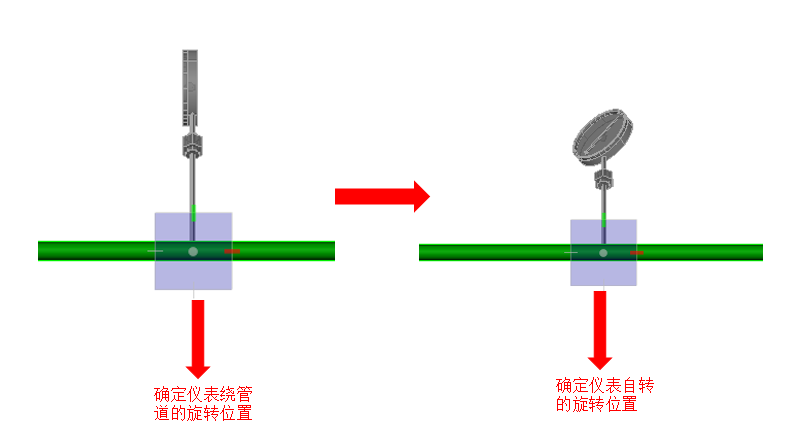

  [任意布置]空间任意位置确定，或在管道上确定位置，操作如图5.4.11-2。

  [替换布置]用在界面中选择的仪表替换管道上现有仪表。
