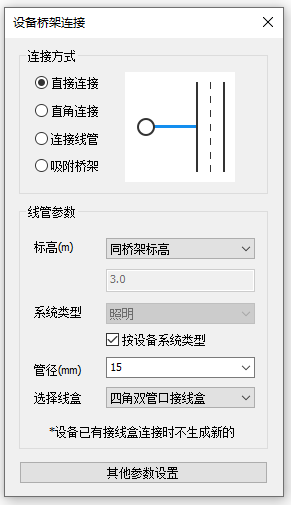

点击【建模】-【设备连接】，功能界面如图所示。
操作说明
1）设置界面参数；
2）选择设备和桥架；
3）点击右键进行连接。
设备点位连接功能有四种连接方式，分别是直接连接、直角连接、连接线管和吸附桥架连接。

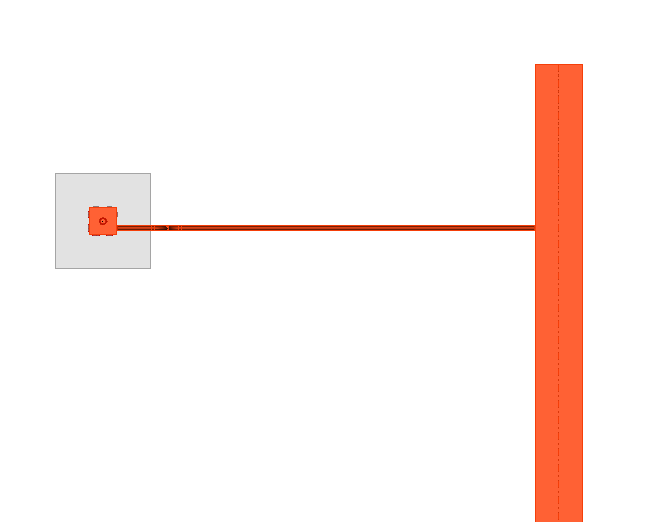

【直接连接】：在模型中点击一个设备，当鼠标选择桥架后，无需点选鼠标右键，软件会自动选择距离最近的且无线管占用的接线盒接口进行连接。

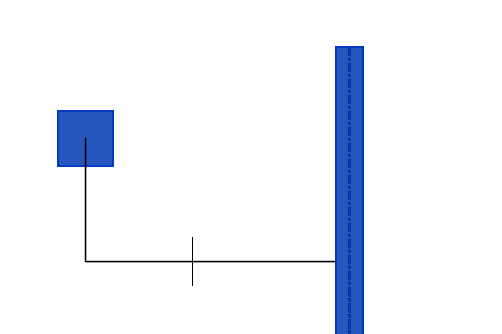

【直角连接】：在模型中点击一个设备，当鼠标选择桥架后，移动鼠标，当鼠标点离哪组直角交点近时即可预览到不同直角的连接方式，如图表所示。

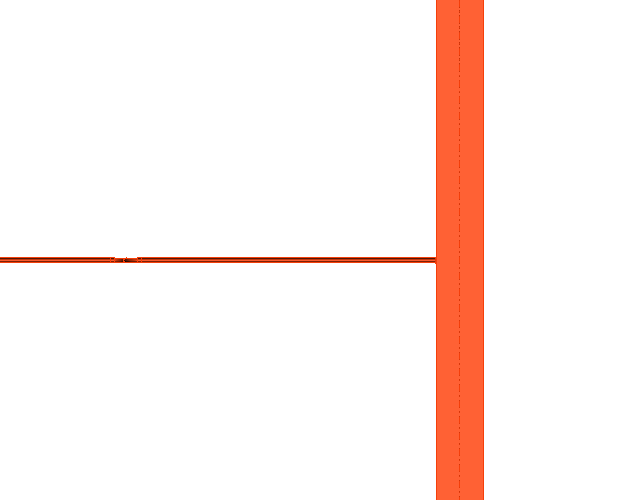

【连接线管】：在模型中点击一个线管，当鼠标选择桥架后，无需点选鼠标右键，软件会自动选择最近距离进行连接。

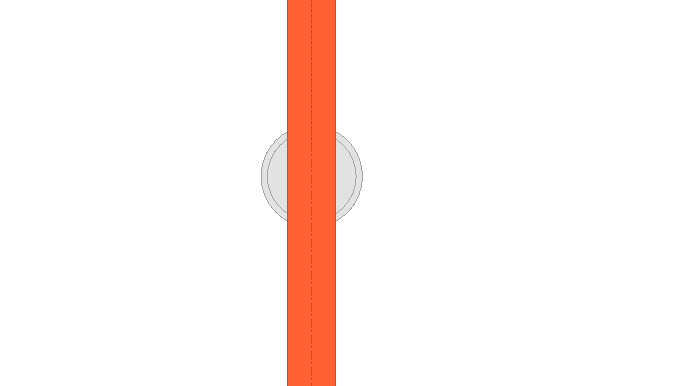

【吸附桥架】：在桥桥架边线范围内的设备，可直接将标高吸附到桥架底标高进行连接。连接时提示是否将设备移动到桥架标高。当设备插入点在桥架范围外时，无法进行连接。
设备点位连接时可选择四种标高：同设备标高、沿顶板连接、沿地板连接和输入标高。
【设备标高】:当选择“设备标高”时，生成水平管的标高和设备标高相同。选择设备和配电的口的方向需均为-Z轴。
【沿地面连接】:当选择“沿地面连接”时选择设备和配电的口的方向需均为-Z轴。在设置偏移量时以0标高为基准，如需线管在0标高之下时，偏移量需为负值。如图7.8.8-2所示，线管标高为-100mm，配电箱标高为0。
[沿顶板连接】:当选择“沿顶板连接”时选择设备和配电的口的方向需均为Z轴。在设置偏移量时以层高为基准，如需线管在层高之上时，偏移量需为正值。如图表 所示，线管标高为100mm，配电箱标高为0。
【输入标高】:当选择“设备标高”时，生成水平管的标高读取输入的偏移数值，偏移数值以本层相对标高为基准。

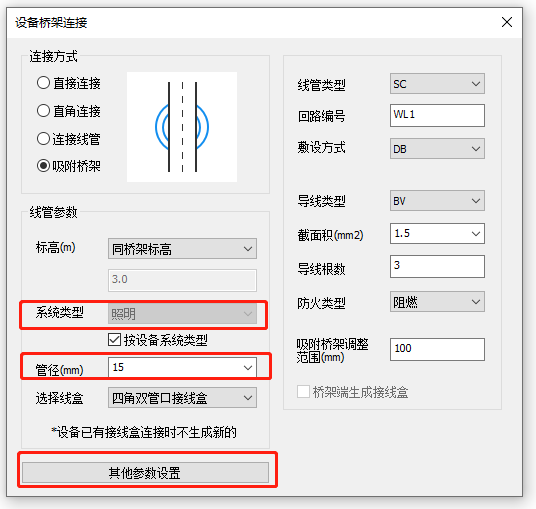

1）设置其他界面参数：
点击“导线参数设置”可以弹出导线参数设置框，设置参数完成后点击确定。
选择设备管口管径后，会自动获取设备的管口管径进行连接；选择自定义管径后，可以手动输入数值，也可以点击下拉箭头选择数值作为连接线管的管径。
