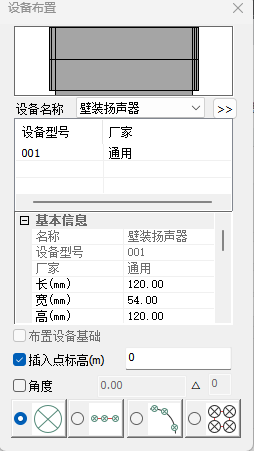

点击【建模】-【弱电设备】-【弱电通用设备】，界面如图表所示。弱电通用设备布置包括综合布线设备布置、消防报警设备布置、广播设备布置、安防设备布置。

操作步骤

1.下拉框选择要布置的弱电设备，支持进入设备库选择对应消防设备类型；
2.选择设备布置方式，支持设置插入点标高；
3.选择布置位置左键进行布置，支持旋转确定设备方向。

功能说明

【插入点标高】可设置设备插入点标高；
【角度】勾选后，可设置设备布置默认角度；
【布置方式】可选择任意布置、支线布置、弧线布置以及矩形布置多种方式。
