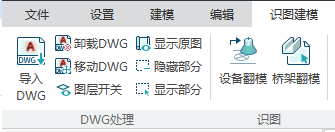

点击【识图建模】-【DWG处理】，界面如图所示。
操作步骤
- 导入DWG
- 移动DWG
- 卸载DWG
功能说明
【导入DWG】

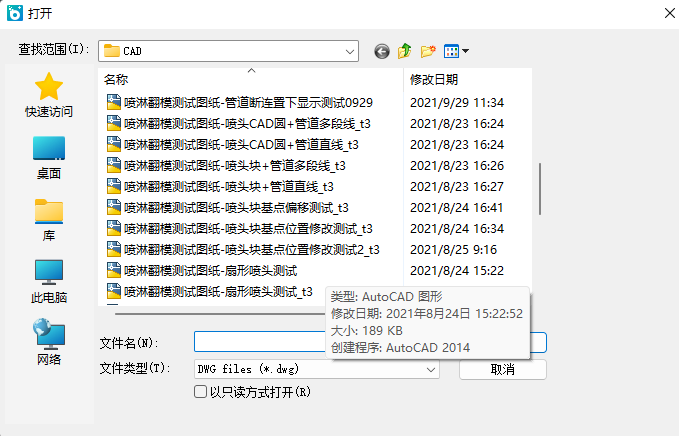

点击菜单图标，选择需要导入到模型中的DWG文件；

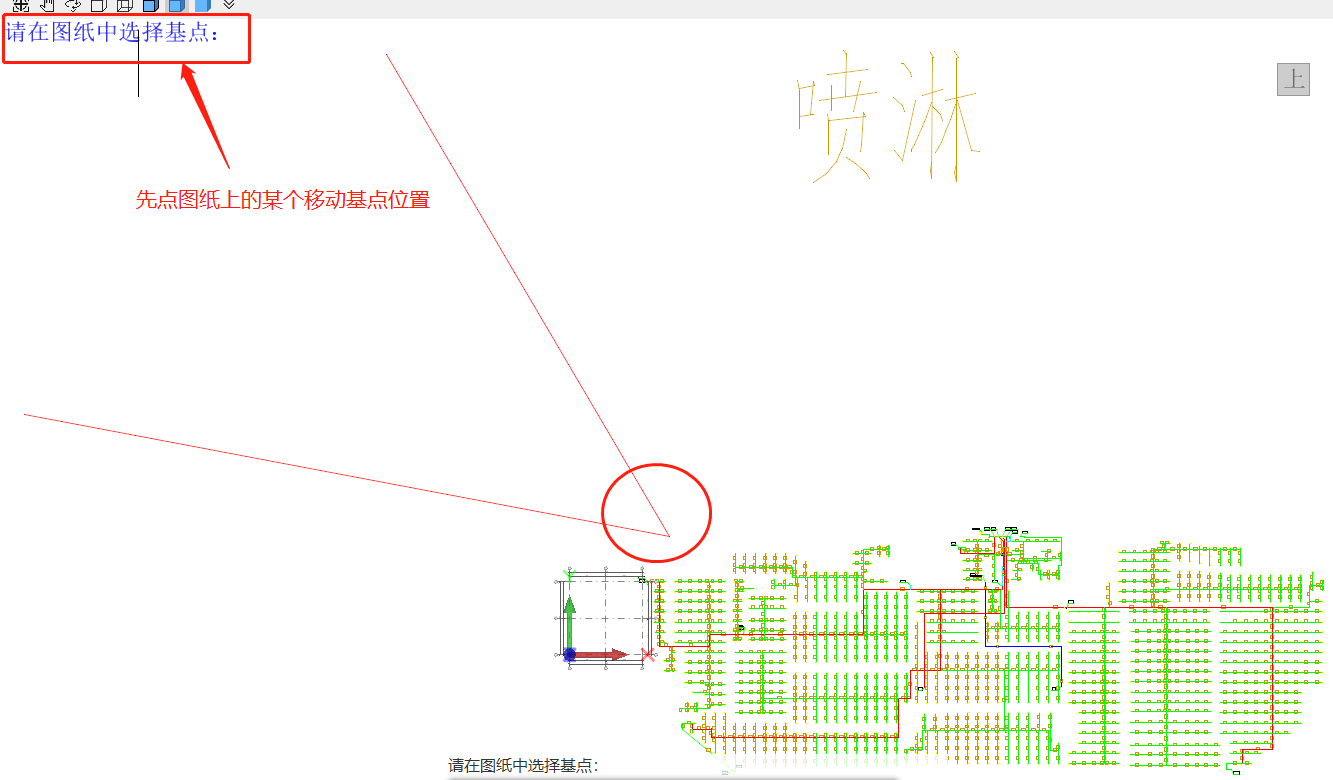

然后在DWG图纸上，点击选择某个移动基点位置；

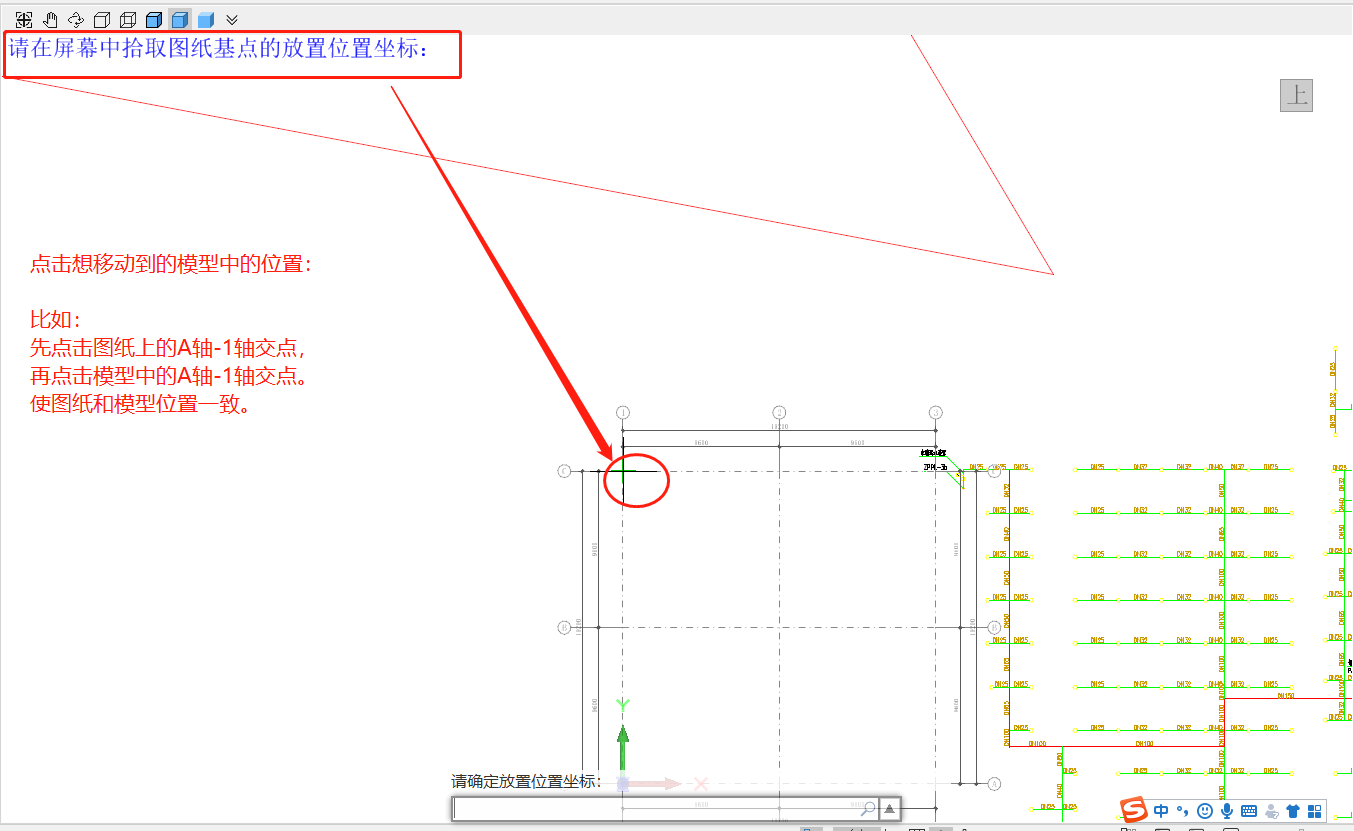

再选择图纸基点在模型中的放置位置；

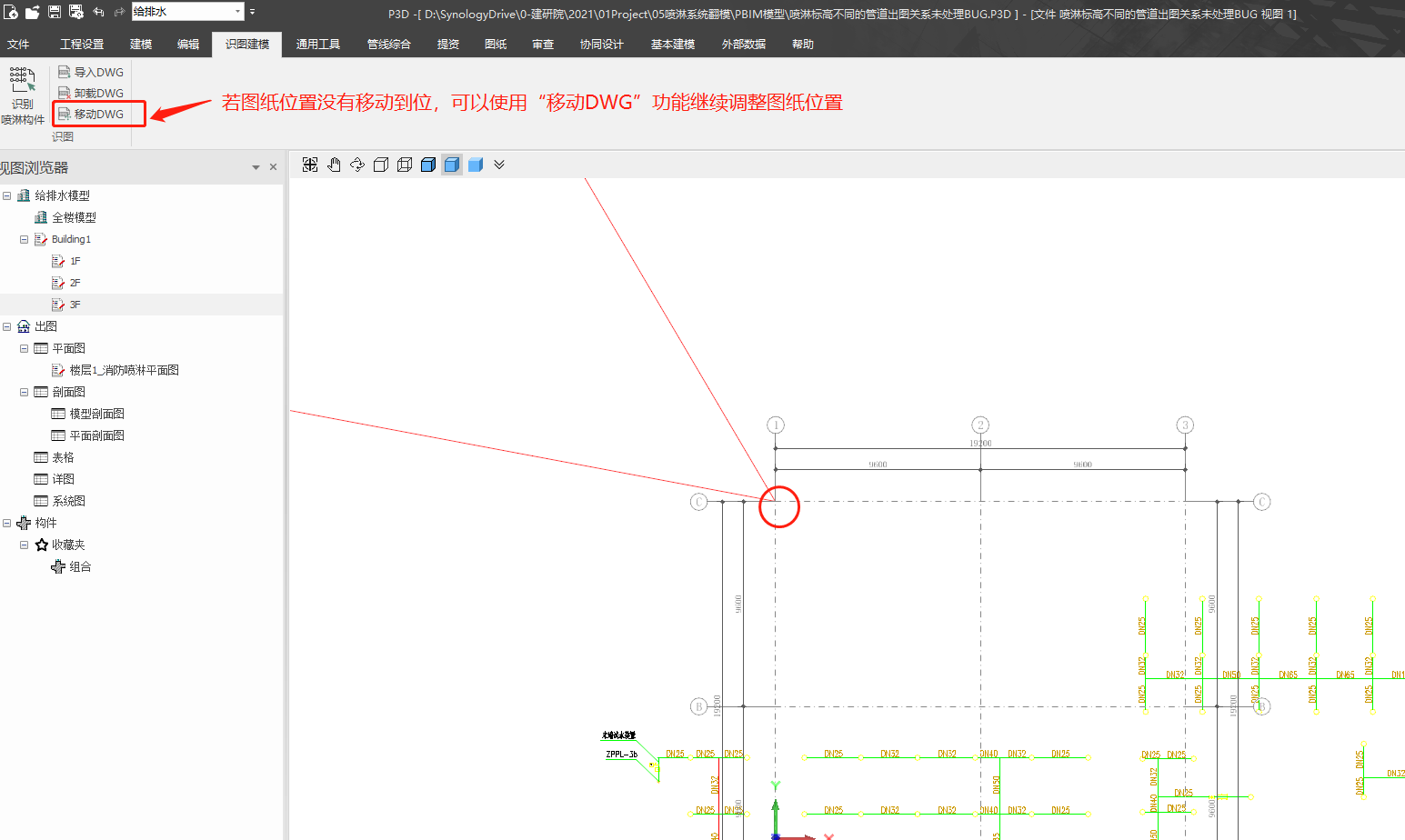

** 【移动DWG】**
可调整DWG的图纸位置：
【卸载DWG】
卸载导入的DWG图纸文件。
【显示部分】
点击菜单图标，框选dwg中的区域，其他未圈中区域被隐藏，被隐藏的图纸不参与翻模。
【隐藏部分】
点击菜单图标，框选dwg中的区域，选中的区域被隐藏，被隐藏的图纸不参与翻模。

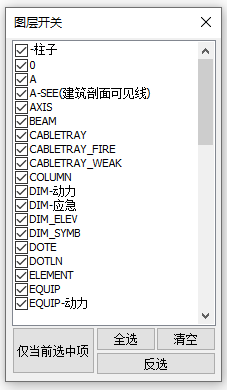

【图层开关】
点击菜单图标，控制导入dwg中图纸图层的显隐。
【显示原图】
点击菜单图标，显示所有被隐藏的dwg图纸。
