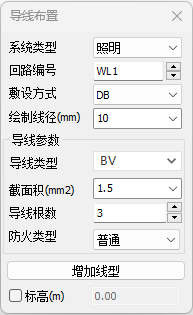

点击【建模】-【线管】-【导线布置】，菜单命令界面如图所示，用户可根据实际需求对导线参数进行设定，在空间内绘制导线。
操作步骤
1）设置导线参数；
2）根据需求设置增加线型设置导线参数；
3）设置标高参数；
4）左键直接绘制，右键完成。
功能说明
【系统类型】设置回路系统类型；
【回路编号】设置回路编号，默认WL1，可编辑回路编号样式；
【敷设方式】设置敷设方式，支持下拉菜单选择；
【绘制线径】设置导线直径，支持下拉选择，及手动输入；
【导线类型】设置导线类型，支持下拉菜单选择；
【截面积】设置导线截面积，支持下拉选择，及手动输入；
【导线根数】设置导线根数，可通上下小三角进行增加，也可直接手动输入；
【防火类型】设置防火类型，支持下拉菜单选择；
【增加线型】点击命令，弹出界面，支持多根导线参数设置；
【标高】勾选后，可输入导线标高值。
