材料统计

功能说明

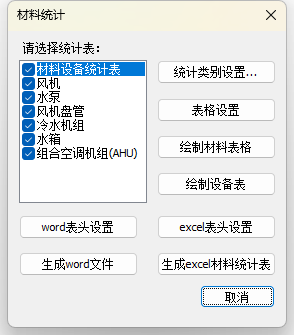

  材料统计实现模型中材料统计功能，当前版本提供按楼层、分系统、分构件分别统计功能，统计结果可生成WORD 文档，材料统计主界面如图。

操作步骤

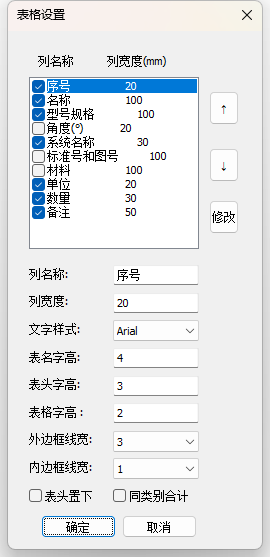

  表格设置：设置施工图表格列名列宽、文字样式、字高、表格线宽等，如下图。

  绘制材料表格：

  在出图表格项目树下进行绘制，根据鼠标点确定表格绘制位置。

【绘制设备表格】在出图表格项目树下进行绘制，根据鼠标点确定表格绘制位置。

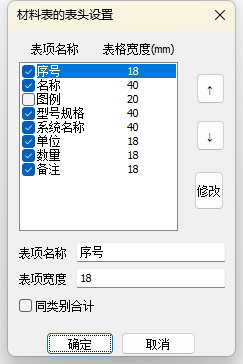

【word表头设置】：材料统计列表下的每一种表格均可单独设置表头和输出内容，选中列表中某项，点取
【表格表头设置】按钮就可以进行进行相应类别的表格表头设置，如下图。

【excel表头设置】与word表头设置类似。

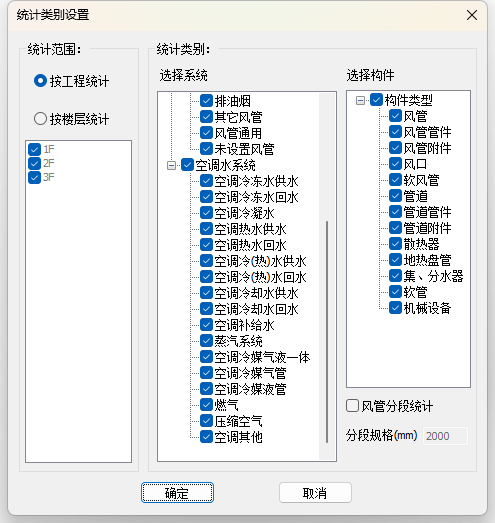

【统计内容设置】统计内容设置如下图所示：

  设置完成后，点取图12.1-1中生成word文件，即可输出统计表。
