功能按钮位于【管线综合】-【管综调整】-【对齐功能】，该功能可基于点或线为参考，完成实体对齐。

操作步骤

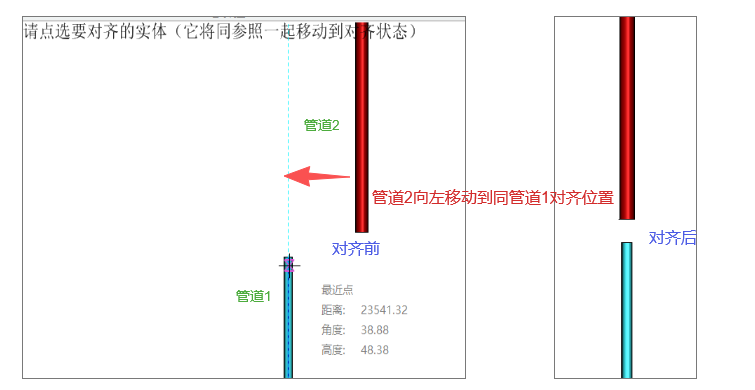

  1.点击【对齐】命令按钮，启动功能，同时视图界面左上方弹出提示：请点选要对齐的线或点参照；
  2.根据提示选择点或线参照，如管道1，选中后继续弹出提示：请点选要对齐的实体(它将同参照一起移动到对齐状态)后；
  3.再次直接左键选择要对齐的实体构件，如管道2，则管道3调整移动到同管道1对齐位置。

功能说明

  该功能可实现实体构件与所有点或线类基准参照对齐；完成一次对齐后，可继续按上述步骤选择基准和需调整实体进行对齐。
