5.3.5 散散连接

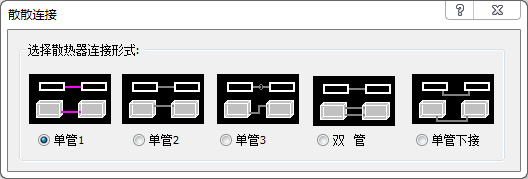

  点击【建模】-【采暖】-【散散连接】，散散连接如图所示,实现散热器与散热器之间的连接。

操作步骤

1. 打开功能界面。选择散热器间连接方式；
2. 框选目标散热器完成连接；

功能说明

  对散热器之间进行连接，连接方式有图示四种方式,其中单管系统三种方式，双管系统有一种方式。
  连接操作步骤：1）在图中选择连接方式；2）在绘图区选择要连接的一组或多组散热器，单击鼠标右键完成连接。

  注意：
  1.对于自定义散热器，只能选用管口一致的连接（会有一定的提示），
  2.双管连接中自定义散热器只有一种，并且只能管口相对或者是垂直，只能两个相连接，不能多个连接。
  3.单管下接方式中，自定义散热器只有一种类型的可以连接，并且也要水平并排。
