室外机

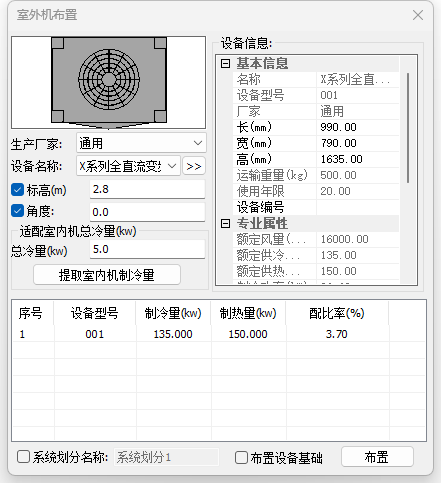

点击【建模】-【多联机】-【室外机】，多联机室外机布置功能对话框如图表所示。

操作步骤

打开功能界面，选择需要布置的室外机，设置好各类参数
点击布置按钮，在模型内，布置于目标位置。

功能说明

[生产厂家]在此识别显示出设备库中设备的所有厂家分类。切换此选项在[设备名称]选项中显示对应的设备名称。
[设备名称]在此可显示对应厂家下的设备名称，切换此选项在设备列表中会显示对应设备名称的[设备型号]。
【标高】可设置布置相对标高。当勾选时，标高可输入，按照输入的标高布置。当未勾选时，识别鼠标点标高，并可将数值动态返回到对话框中，布置的标高为鼠标点标高。
[角度]可设置设备旋转角度。当勾选时，角度可输入，则按照输入值布置设备。当未勾选时，鼠标第一点确定布置点，鼠标第二点确定角度，则按照此角度进行布置。

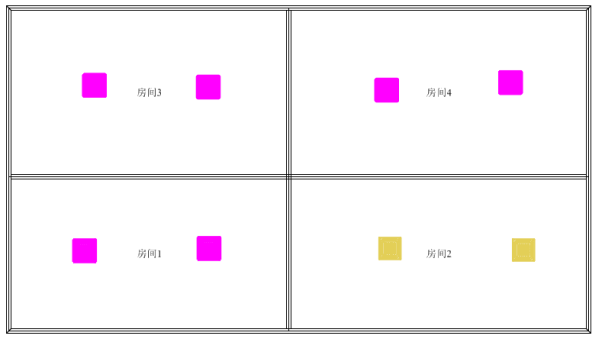

[总冷量]可以直接在对话框中输入数值，也可点击【提取室内机制冷量】按钮，此时对话框会隐藏，点选目标室内机，提取室内机冷量，选择完所有目标室内机后右键确定，对话框会再次出现，且室内机总冷量值将返回到对话框中。点击按钮时，总冷量值会归0，每点选一个室内机，总冷量会相应增加。选中的室内机会高亮显示，不可重复选择室内机，当选择重复室内机时，命令行会提示“此室内机已点选过”，且总冷量不会增加。见下图。

[设备列表]

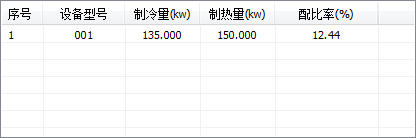

设备列表显示在当前厂家和当前设备名称下的设备型号，可在此选择目标型号进行布置。设备列表包括设备型号、制冷量、制热量、配比率。配比率=总冷量/制冷量*100%，且总冷量相应变化。

[布置]点击[布置]按钮进行设备布置。
说明：当鼠标在工作区能预览到设备时，说明此刻命令在布置状态中可进行布置。当在工作区不能预览到设备鼠标状态为选择状态时，说明此刻命令在提取室内机冷量状态中，可点选[布置]按钮进行设备布置。

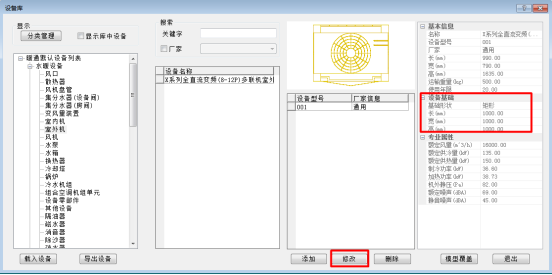

[布置设备基础]勾选此选项可添加基础布置。基础参数需要在设备库中修改，长、宽、高不能为0。基础参数修改界面如下图，布置效果如下图。
