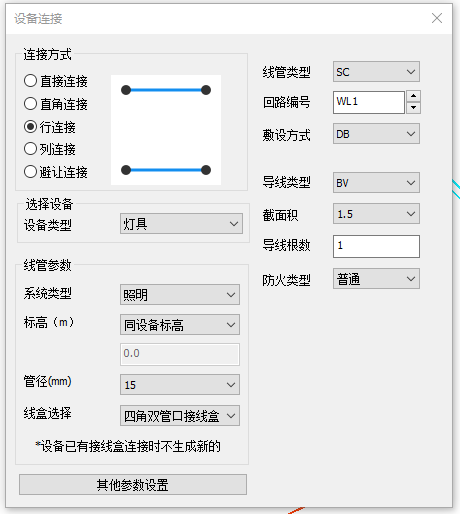

点击【建模】-【设备连接】，功能界面如图所示。
功能说明
设备点位连接功能有五种连接方式，分别是直接连接、直角连接、行连接、列连接和避让连接。

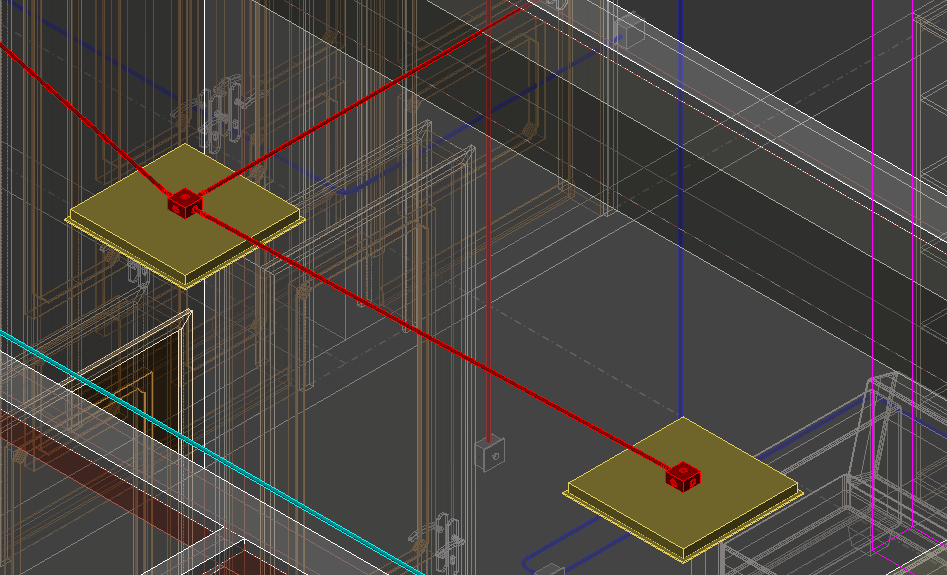

【直接连接】：在模型中点击一个设备，当鼠标选择第二个设备后，无需点选鼠标右键，软件会自动选择距离最近的且无线管连接的两个接线盒的口进行连接（灯具无接线盒时会按照选择添加接线盒，默认添加双管口线盒），如有多个设备则直接选择第三、第四等等即可。

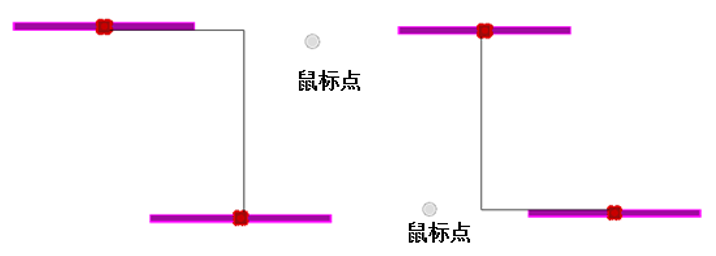

【直角连接】：在模型中点击一个设备，当鼠标选择第二个设备后，移动鼠标，当鼠标点离哪组直角交点近时即可预览到不同直角的连接方式，如图表所示。

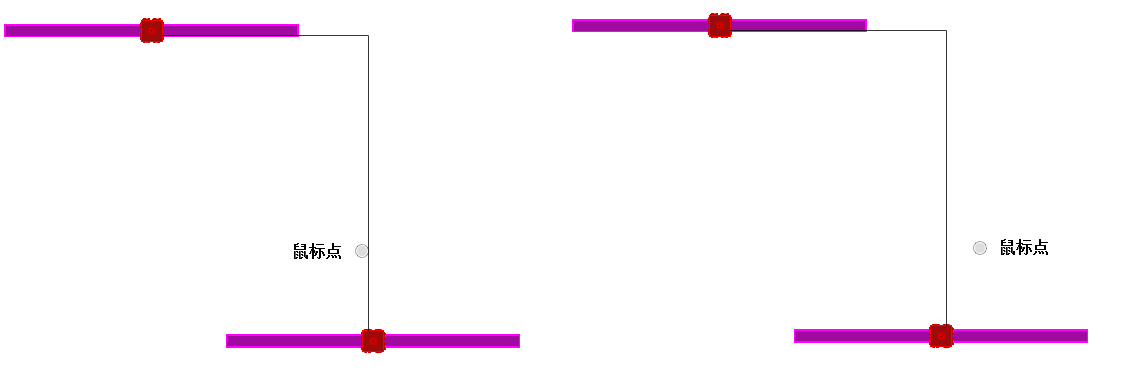

当上下左右微调鼠标点时可以选择不同接口连接，见图表 所示。
注：移动鼠标选口需在俯视图进行。
【行连接】 行连接用于连接区域内的设备，设备范围如下图。将俯视图坐标系中的ｙ值相同的设备连接，如图表7.8.1-8所示。
【列连接】 行连接用于连接区域内的设备，将俯视图坐标系中的ｘ值相同的灯具连接，如图表7.8.1.9所示。
设备点位连接时可选择四种标高：同设备标高、沿顶板连接、沿地板连接和输入标高。
【同设备标高】 连接两设备的水平管标高与设备标高相同，直接从点击设备上吸附的线盒出管。
【沿顶板连接】 连接两设备的水平管暗敷于本层建筑顶板，接线盒底标高同建筑板底标高。
【沿地板连接】 连接两设备的水平管暗敷于本层建筑底板。
【输入标高】 连接两设备的水平管标高读取输入的标高数值。

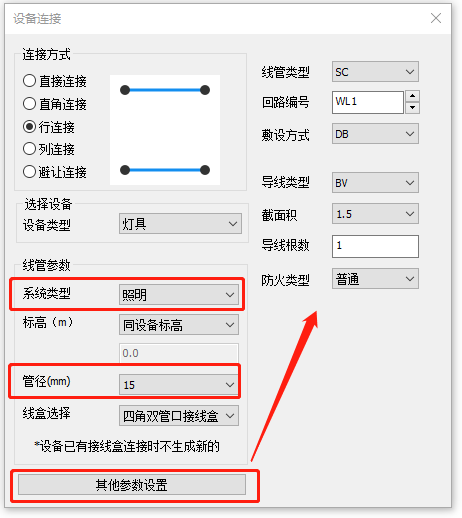

点击其他参数设置，可设置导线和线管类型、敷设方式等。
