长度

长度

点击【长度】，弹出抬头工具栏，如下图：

操作步骤

1.工具栏设置长度测量单位及精度；
2.在三维中选择起始点，选择终点，测量两点之间的直线距离。

功能说明

1.勾选“多结果显示”选项，可支持同时测量多段长度并显示于视图界面；
2.勾选“总和”选项，则可同时计算出总和显示于视图界面。

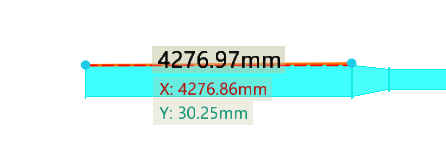

【示例效果】

边长

操作步骤

1.抬头工具栏设置长度测量单位及精度；
2.在三维中选择构件边线，测量该边长的直线距离。
3.支持多结果显示和测试总和显示。

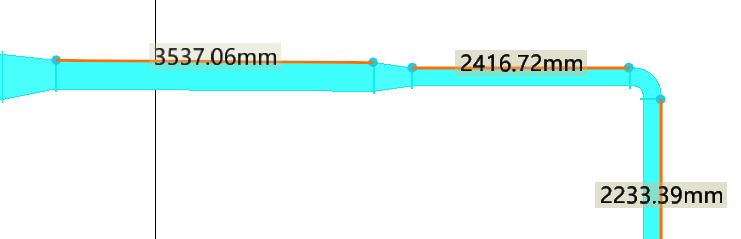

【示例效果】

点到面

操作步骤

1.抬头工具栏设置长度测量单位及精度；
2.在三维中依次选择测量点及对应面，测量该点到面的垂直距离。
3.支持测量总和显示。

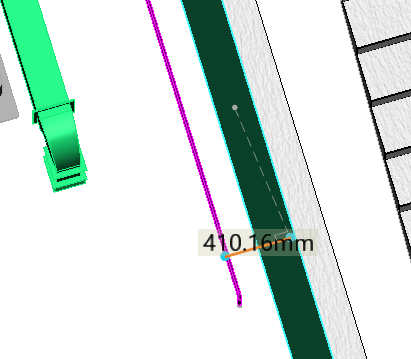

【示例效果】

面到面

操作步骤

1.抬头工具栏设置长度测量单位及精度；
2.在三维中依次选择测量两个对应面，测量面到面的垂直距离。
3.支持测量总和显示。
