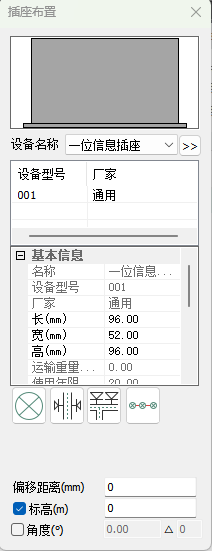

点击【建模】-【强电设备】-【插座】；功能界面如下图，用户可根据需要，选择下拉菜单插座作为布置对象，如单相三孔插座、单想五孔插座等。用户也可在设备库自定义开关类型。
插座布置可参考开关布置，不再赘述。
功能说明
【布置方式】
1．任意布置
在绘图区选取插座布置定位点，左键点取确定后，根据需要旋转插座方向，再次单击鼠标左键，完成插座布置。任意布置时，可以根据需要确定固定角度或者固定标高布置。“偏移距离”选项可以调整插入点相对于插座初始基点的位置。
2．沿墙布置

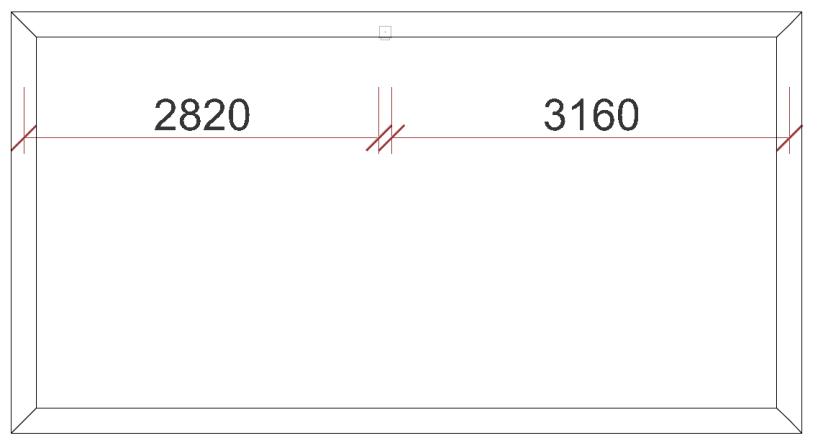

用户需要将鼠标置于建筑墙的位置，插座将自动显示于定位点，并且显示插座的相对墙体首尾的位置，如图表7.4.3-1所示。点击鼠标左键，即可将插座加入工程。
3．穿墙布置

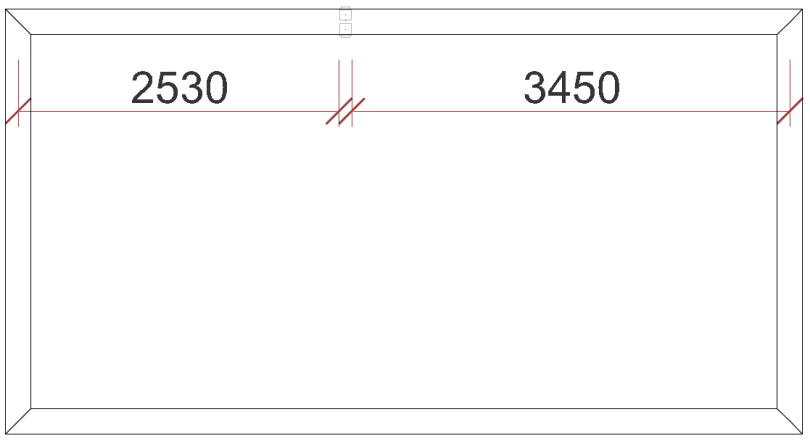

用户需要将鼠标置于建筑墙的位置，插座将以对称于墙体两侧的方式自动显示于定位点，并且显示插座的相对墙体首尾的位置，如图7.4.3-2所示。点击鼠标左键，即可将两个插座加入工程。
