连配电箱

操作步骤

  1.点击设备-配电命令;
  2.命令行提示：选择配电箱/按TAB键可切换配电箱的电口,根据提示进行选择；
  3.命令行继续弹出提示：选择一个设备（不用选择设备管口）;
  4.完成后再回到第二步，程序自动跳到下一个电口。

功能说明

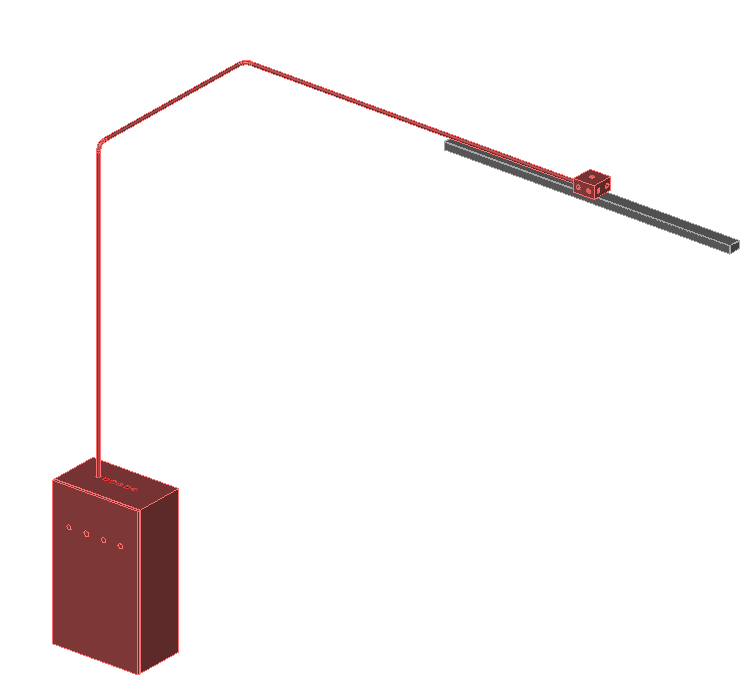

  1.直角连接时通过鼠标控制连接的直角路径，直接连接自动生成最近路径;
  2.根据参数设置里线管标高生成连接的水平管道

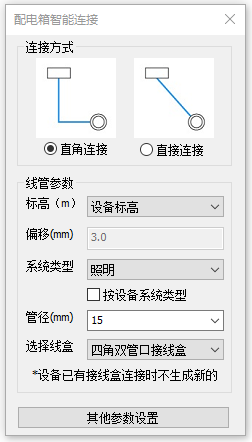

  设备-配电连接可选参数为【线管系统类型】，【线管管径】 ，【线管数据】，【接线盒类型】和【水平线管标高】。
  【线管系统类型】：连接后线管系统类型的决定因素。
  【线管管径】:连接后线管管径的决定因素。
  【线管数据】:连接后生成线管的数据选项。
  设备点位连接时可选择四种标高：同设备标高、沿顶板连接、沿地板连接和输入标高。
  【水平线管标高】:连接后生成线管的标高选项。
  【接线盒类型】:连接后生成线盒的类型。
  【设备标高】:当选择“设备标高”时，生成水平管的标高和设备标高相同。选择设备和配电的口的方向需均为-Z轴。

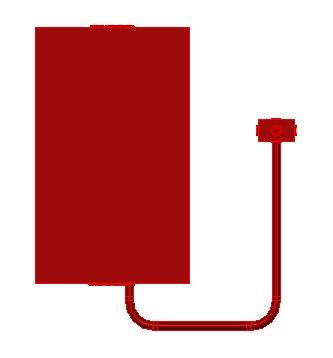

  【沿地面连接】:当选择“沿地面连接”时选择设备和配电的口的方向需均为-Z轴。在设置偏移量时以0标高为基准，如需线管在0标高之下时，偏移量需为负值。如图7.8.8-2所示，线管标高为-100mm，配电箱标高为0。

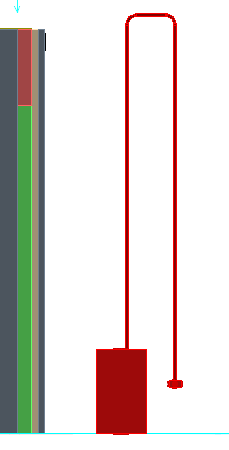

  [沿顶板连接】:当选择“沿顶板连接”时选择设备和配电的口的方向需均为Z轴。在设置偏移量时以层高为基准，如需线管在层高之上时，偏移量需为正值。如图表 所示，线管标高为100mm，配电箱标高为0。

  【输入标高】:当选择“设备标高”时，生成水平管的标高读取输入的偏移数值，偏移数值以本层相对标高为基准。
