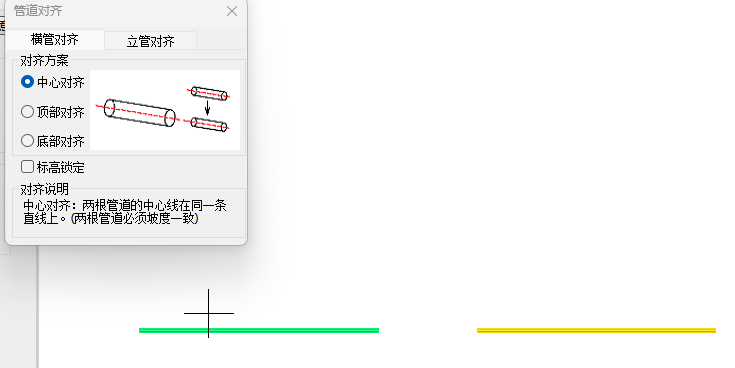

点击【管线综合】-【管道对齐】，弹出如下界面，支持横管于横管以及横管和立管间对齐；
  

操作步骤

  1. 以横管对齐为例，选择对齐方案，如中心对齐；
  2. 根据命令行提示，依次选择两根管道；
  3. 鼠标右键，则第一次选中的管道参照第二次选中管道为基准进行对齐；

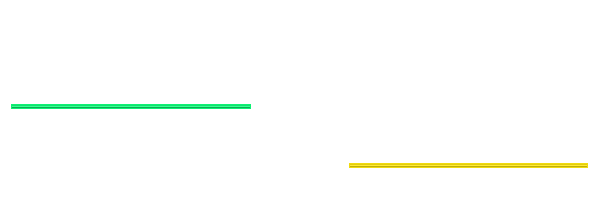

    【示例效果】

    功能说明

    1.选择对齐的两个管道必须坡度一致；
    2.对齐时标高也与参照管道保持一致；勾选【标高锁定】则对齐管道保持原有标高。

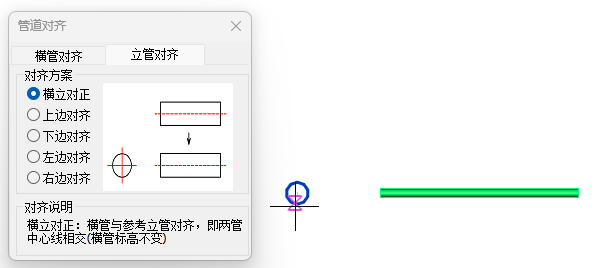

立管对齐


支持横管和立管以及立管和立管对齐；

操作步骤

  1. 以横立对齐为例，根据命令行提示，依次选择对齐的横管和立管；
  2. 鼠标右键，则横管以选中立管为参照基准进行对齐；

【示例效果】
